В чем разница между УЗО и MCB?

В чем разница между УЗО и MCB?

УЗО (устройство защиты от короткого замыкания) и MCB (миниатюрный автоматический выключатель) являются важными защитными устройствами в низковольтных системах распределения электроэнергии, но их принципы защиты, функции и сценарии применения существенно отличаются.Ниже приводится подробное сравнение различий между ними по нескольким параметрам：

Ⅰ. Основное определение и принцип защиты

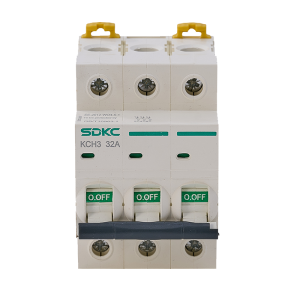

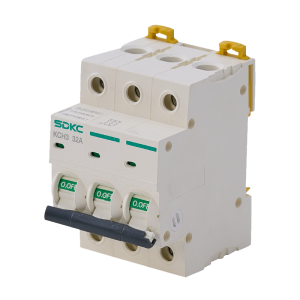

1. MCB (миниатюрный автоматический выключатель, Miniature Circuit Breaker)
-Защита от срабатывания, основанная на токе перегрузки и короткого замыкания.
-Принцип действия: Когда ток в цепи превышает номинальное значение (перегрузка) или возникает большой мгновенный ток (короткое замыкание), включается внутренний тепловой предохранитель (защита от перегрузки, использующий тепловое расширение и изгиб металлического листа) или электромагнитный предохранитель (защита от короткого замыкания, использующий электромагнитное усилие для нажатия механизм отключения) отключит цепь, чтобы предотвратить возгорание цепи и электроприборов из-за перегрева или возникновения пожара.

2. УЗО (устройство защиты от перегрузки по току, устройство защиты от перегрузки по току)
-Защита от срабатывания, основанная на остаточном токе (токе утечки), предназначена для обеспечения личной безопасности.
-Принцип: Путем определения разности токов между firewire и нулевой линией (при нормальных обстоятельствах ток между ними равен нулю, направление противоположно, а разница равна 0).Когда происходит утечка (например, тело человека соприкасается с проводом firewire, и часть тока уходит в землю через тело человека), ток в проводе firewire будет больше, чем ток в нулевом проводе, что приводит к “остаточному току”.Когда остаточный ток превышает заданное значение (обычно 30 мА), УЗО быстро отключает цепь (время срабатывания ≤0,1 секунды), чтобы избежать поражения человека электрическим током.

Ⅱ. Основные функции и объекты защиты

– MCB
(1) Основная функция: предотвращение повреждения оборудования/линии, вызванного перегрузкой и коротким замыканием
(2) Объекты защиты: электрические цепи и электрооборудование (защита имущества)
(3) Невозможность защиты: утечка не обнаружена (даже если ток утечки невелик, MCB не работает до тех пор, пока он не перегружен/закорочен).

– УЗО
(1) Основная функция: предотвращать несчастные случаи с личным поражением электрическим током, вызванные утечкой
(2) Объект защиты: человеческое тело (защита безопасности жизнедеятельности)
(3) Защита невозможна: защита от перегрузки и короткого замыкания напрямую не предусмотрена (необходимо использовать с MCB)

Ⅲ. Параметры действия и скорость реакции

– MCB：
-Номинальный ток (например, 10А, 16А, 20А и т.д.): Указывает максимальный допустимый ток, который может передаваться в течение длительного времени. Превышение этого значения в течение определенного периода времени (перегрузка) приведет к отключению.
– Ток короткого замыкания: рабочий ток намного превышает номинальный (обычно в 5-10 раз превышает номинальное значение), а время срабатывания относительно низкое (миллисекунды, но больше, чем у УЗО).

– УЗО：
-Номинальный остаточный рабочий ток (например, 30 мА, 100 мА): Необходимо принять меры, когда ток утечки достигнет этого значения (30 мА – это порог безопасности для человеческого организма, и цепь может быть отключена до того, как пройдет смертельный ток).
– Чрезвычайно высокая скорость срабатывания (≤0,1 секунды): Убедитесь, что произведение тока и времени (I×t), прошедших через организм человека при поражении электрическим током, не превышает смертельного значения (50 мА×1 секунда).

Ⅳ. сценарий применения

– MCB：
Являясь “первой линией обороны” системы распределения электроэнергии, он устанавливается в каждом ответвлении распределительной коробки (например, в системах освещения, розетках и системах кондиционирования воздуха) для защиты линий и электроприборов ответвления от перегрузки и короткого замыкания.Например: 20A MCB используется в контуре кондиционирования воздуха для предотвращения перегрузки или внутреннего короткого замыкания при запуске кондиционера.

– УЗО：
В основном он используется в цепях, подверженных риску поражения электрическим током, таких как розетки (особенно во влажных помещениях, таких как ванные комнаты и кухни), ручные электроинструменты и т.д.Обычно используется в сочетании с MCB (например, RCBO, то есть УЗО с защитой от перегрузки/короткого замыкания), он устойчив как к утечке, так и к перегрузке/короткому замыканию.

Ⅴ. Типичные комбинации и взаимодополняющие отношения

В реальных системах распределения электроэнергии эти два параметра обычно используются в сочетании：
-MCB отвечает за защиту линий и оборудования от перегрузки и короткого замыкания；
– УЗО отвечает за защиту от утечек, чтобы компенсировать недостатки MCB в обеспечении личной безопасности.
– Общий “RCBO (автоматический выключатель остаточного тока)” – это интегрированный продукт, объединяющий в себе функции MCB и УЗО, что упрощает схему распределения электроэнергии.

подводить итог

MCB – это “защита оборудования“, предотвращающая повреждение цепей и электроприборов из-за чрезмерного тока; УЗО – это ”спасательный круг”, предотвращающий поражение электрическим током, вызванное утечкой.Они выполняют взаимодополняющие функции и являются незаменимыми, а вместе составляют систему безопасности низковольтной системы распределения электроэнергии.
