Идентификационная спецификация распределительной коробки

Спецификация маркировки распределительной коробки представляет собой строгую систему, которая в основном реализуется в соответствии с рядом национальных отраслевых стандартов.Его основная логика заключается в обеспечении безопасной эксплуатации и эффективности технического обслуживания энергосистемы с помощью унифицированного текста, символов и цветов.Ниже приведены основные технические требования：

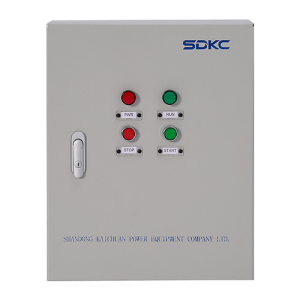

Внешняя идентификация корпуса распределительной коробки
1.предупреждающий знак
Содержание: Должен быть размещен стандартный желтый треугольный предупреждающий знак “Осторожно, поражение электрическим током”, цвет фона – желтый, а символ молнии по краям – черный.
Расположение: Приклейте его над центром передней части дверцы распределительного ящика или в удобном для просмотра месте.
Размер: Выбирайте в соответствии с размером коробки, обычно не менее 10 см × 10 см.
2.Номер/название распределительного ящика
Необходимо указать назначение или область, к которой оно относится, например, “распределительная коробка освещения № 1” и “специальная распределительная коробка лифта”.
Чтобы слова были четкими и не выцветали, рекомендуется использовать красный или черный шрифт.
3.Карточка ответственности/Контактная информация
Укажите лицо, ответственное за управление, и контактный телефон.
Обычно используется в промышленных или общественных местах, с ним легко связаться в экстренной ситуации.
4.Определение уровня напряжения
Если это блок низкого напряжения 400 В/230 В, его можно не использовать; если это блок высокого напряжения, на нем должна быть надпись “опасность высокого напряжения” на видном месте.

 Внутренний логотип распределительной коробки
1.Идентификация контура
Рядом с каждым автоматическим выключателем, предохранителем или электрической цепью должна быть наклеена табличка с уникальным номером цепи, соответствующая системной схеме.
Необходимо указать контролируемое оборудование или зону, например, “цепь освещения L1” и “резервный водяной насос”.
Категорически запрещается использовать расплывчатые надписи, такие как “неизвестно” и “подлежит проверке”. Для печати рекомендуется использовать водонепроницаемый и термостойкий принтер для печати этикеток.

2.Принципиальная схема системы
На внутренней стороне двери должна быть наклеена схема подключения этой распределительной коробки или ее уменьшенный вариант.
На рисунке должны быть указаны: общая мощность выключателя, номер цепи, диаметр провода, название нагрузки, параметры защиты от протечек и т.д.
Если рисунок был изменен, он должен быть обновлен в течение 1 недели.

3.Идентификация нейтрального провода (N) и провода защитного заземления (PE)
Приклейте логотип “N” рядом с клеммной колодкой N-образной линии, выделенной светло-синим цветом.
Приклейте “PE” или символ заземления рядом с клеммной колодкой линии PE с двухцветной желто-зеленой меткой.

 Идентификация состояния переключателя и режима его работы
1.Индикация состояния переключателя
Более крупные рубильники или изолирующие выключатели должны иметь маркировку “in”/“в” или “ВКЛ.”/“ВЫКЛ.” рядом с рукояткой управления, и направление движения должно быть четким.
2.Нет закрывающего знака
Во время технического обслуживания на главном выключателе или соответствующем переключателе контура следует повесить табличку “Не закрывать, кто-то работает” с белыми буквами на красном фоне.
Примечание: Это временный подвесной логотип, а не постоянная наклейка.
3.Идентификация запасного контура
На выключатели, которые не подключены к сети или не используются, необходимо наклеить логотип “spare”, чтобы его не приняли за неисправность.
