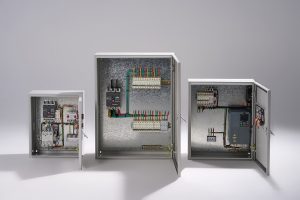

Идентификация и подключение распределительной коробки

Идентификация и подключение распределительной коробки являются ключевыми элементами электробезопасности и стандартизированной конструкции. Только при строгом соблюдении этих двух требований можно обеспечить безопасность потребления электроэнергии и удобство последующего технического обслуживания.

 Идентификационная спецификация распределительной коробки
Логотип должен быть четким, аккуратным и долговечным и в основном содержать следующее：
1. Готовый логотип
Должны быть установлены предупреждающие знаки “Осторожно, поражение электрическим током” с изображением молнии в виде черного треугольника на желтом фоне, и их расположение должно быть привлекательным.
Заводская табличка распределительной коробки: название, модель, заводской номер, уровень защиты, номинальное напряжение/ток.
Карточка ответственности: Укажите лицо, ответственное за техническое обслуживание, и контактный номер и вставьте ее на обычное место в левом верхнем углу поля.
Обозначение назначения схемы: Название области электроснабжения или оборудования указано на внешней стороне коробки, например, ”Установка освещения“ и “Воздушный компрессор № 1”.

2. Удостоверение личности в коробке
Схема системы: Размещена на внутренней стороне двери, включая главный выключатель, шунтирующий выключатель, технические характеристики проводов, номер контура, Pe/Kx/Ijs и другие параметры.
Идентификация каждого выключателя/контура: укажите назначение под или на боковой стороне шунтирующего выключателя, например, “схема освещения” и “схема розетки”.Для печати рекомендуется использовать этикетировочную машину, чтобы почерк был четким и не осыпался.
Клеммная колодка с N-образным проводом и клеммная колодка с PE-проводом: “N” и “PE” или “нейтраль” и “защитное заземление” должны быть обозначены отдельно.
Обозначения кабелей: указаны оба конца входящего и исходящего кабелей с указанием номера кабеля, технических характеристик и начальной/конечной точек.

Стандарты подключения распределительных коробок
1. Цвет проволоки
L1 (фаза A): Желтый, никакие другие цвета не допускаются.
L2 (фаза B): Зеленый, никакие другие цвета не допускаются.
L3 (фаза C): Красный, никакие другие цвета не допускаются.
N (нейтральная линия): светло-голубой, не может быть смешан с линией PE.
PE (линия защиты): двухцветная, желто-зеленая, ни при каких обстоятельствах не должна использоваться в качестве фазной линии или нейтральной линии.

2. Клеммные колодки и электропроводка
Строка N: Установка изоляции, все нейтральные провода сосредоточены здесь.В каждом монтажном отверстии разрешается обжимать только один провод, за исключением случаев, когда производитель прямо разрешает использовать два.
PE-ряд: напрямую соединяется с корпусом коробки и магистральной линией заземления.Аналогично, по одной линии на каждое отверстие.
Многожильный гибкий провод: необходимо использовать клеммные колодки холодного отжима, и запрещается вставлять клеммные винты непосредственно после затягивания.

3. Особая сцена
Контур розетки: Необходимо подключить предохранитель от утечки.N и PE не должны быть закорочены за гнездом.
Схема освещения: Если используется светодиодный драйвер, обратите внимание на то, что нейтральная линия не может быть разделена, что может легко привести к мерцанию или утечке.
Схема трехфазного двигателя: последовательность фаз должна быть правильной, и любые две фазы могут быть заменены для прямого и обратного вращения.
