Анализ конструкции наружной взрывозащищенной распределительной коробки

Анализ конструкции наружной взрывозащищенной распределительной коробки

1. введение

В наружных условиях, особенно в местах, где присутствуют легковоспламеняющиеся и взрывоопасные газы или пыль, таких как нефтяная, химическая, газовая и другие отрасли промышленности, безопасность электрооборудования имеет важное значение.В качестве основного средства обеспечения безопасности наружная взрывозащищенная распределительная коробка должна быть спроектирована таким образом, чтобы выдерживать суровые условия эксплуатации и обеспечивать взрывозащищенность.В этой статье мы кратко рассмотрим основные конструктивные характеристики наружных взрывозащищенных распределительных коробок.

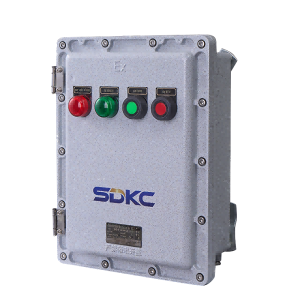

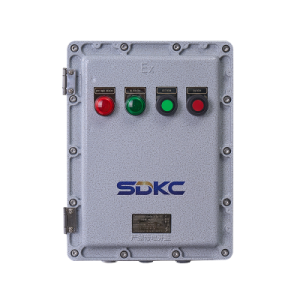

Во-вторых, структура оболочки

(1) Выбор материала
Корпус наружного взрывозащищенного распределительного ящика обычно изготавливается из высококачественной нержавеющей стали или алюминиевого сплава.Эти материалы не только обладают хорошей механической прочностью, выдерживают внешние удары и давление, но и обладают отличной коррозионной стойкостью, пригодной для длительного воздействия внешней среды.Например, корпус из нержавеющей стали может эффективно противостоять эрозии под воздействием агрессивных веществ, таких как дождевая вода и соленые брызги, и продлевать срок службы оборудования.
(2) Уровень защиты
Степень защиты корпуса достигает IP65 и выше, что полностью предотвращает попадание пыли и предотвращает проникновение водяных столбов низкого давления со всех сторон.Это позволяет распределительной коробке стабильно работать во влажной и пыльной наружной среде.В некоторых специальных областях применения (например, на морских платформах) также могут использоваться более высокие уровни защиты, такие как IP68, для работы в экстремальных условиях окружающей среды.

В-третьих, внутренняя структура

(1) Взрывозащищенная конструкция
1.Взрывозащищенная поверхность
Внутренние электрические компоненты заключены в прочный металлический корпус. Благодаря специальной конструкции взрывозащищенной поверхности, при взрыве внутри можно предотвратить распространение пламени и высокотемпературных газов во внешнюю среду.Взрывозащищенная поверхность состоит из двух близко расположенных плоскостей, которые могут выдерживать энергию взрыва и высвобождать ее, предотвращая при этом распространение пламени наружу.
2.Печать
Используйте резиновые уплотнители, устойчивые к коррозии, старению и хорошей эластичности, такие как уплотнители из фторкаучука.Эти уплотнения надежно перекрывают все возможные места утечки, предотвращая попадание внешнего газа или пыли внутрь распределительной коробки.
(2) Расположение электрических компонентов
1.Расположение разделов
Внутренние электрические компоненты разумно расположены в соответствии с функциональными перегородками.Основные компоненты управления, такие как автоматические выключатели, контакторы и реле, расположены в центральной части распределительной коробки для удобства эксплуатации и технического обслуживания; компоненты защиты, такие как предохранители, расположены близко к клеммам ввода питания, чтобы вовремя отключить ток повреждения; компоненты отображения, такие как индикаторы и счетчики установлены в удобном для наблюдения месте, так что оператор может интуитивно понимать рабочее состояние оборудования.
2.Клеммная колодка
Клеммная колодка изготовлена из специальных взрывозащищенных материалов, которые обладают хорошей электропроводностью и защитой от расшатывания.Расстояние между клеммными колодками соответствует соответствующим электрическим требованиям, что гарантирует отсутствие короткого замыкания между соседними клеммными колодками.В то же время идентификация клеммных колодок является четкой и понятной, что облегчает правильное подключение линий и снижает вероятность неправильной эксплуатации.

В-четвертых, отвод тепла и вентиляция

(1) Естественное охлаждение
В небольших наружных взрывозащищенных распределительных коробках для рассеивания тепла используется конвекция и теплопередача между поверхностью коробки и окружающим воздухом.Корпус коробки изготовлен из алюминиевого сплава или нержавеющей стали с хорошими характеристиками рассеивания тепла, что позволяет увеличить площадь рассеивания тепла и повысить эффективность рассеивания тепла.
(2) Принудительное охлаждение
Для электрооборудования с большой мощностью или высоким тепловыделением применяются меры принудительного охлаждения, такие как установка небольших вентиляторов или устройств охлаждения с помощью тепловых трубок, и тепло быстро отводится из корпуса за счет принудительной конвекции или теплопроводности по тепловым трубкам, чтобы обеспечить работу электрических компонентов в безопасном температурном диапазоне.
