Разница между автоматическим выключателем 3P и автоматическим выключателем 4P

Принципиальное различие между автоматическими выключателями 3P и 4P заключается в том, что количество проводов (полюсов), которые они могут отсоединять (или включать) одновременно, различно.Проще говоря, автоматический выключатель 3P: управляет 3 проводами, то есть тремя фазными проводами (firewire).Автоматический выключатель 4P: управляет 4 проводами, то есть тремя фазными проводами (firewire) + одним нейтральным проводом (нулевым проводом).

Список основных отличий

Детальный анализ

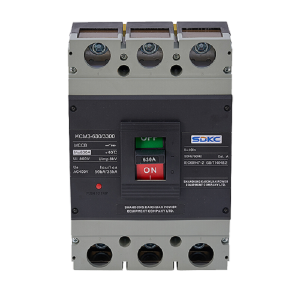

1. Автоматический выключатель 3P

Функция: Внутри него расположены три соединительных контакта, которые могут одновременно включать или выключать цепи трехфазных линий.Он не управляет нейтральной линией (N-образной линией).

Принцип работы: При коротком замыкании, перегрузке и других неисправностях срабатывал автоматический выключатель, трехфазные линии были отключены, а нагрузка отключена от питания.Но нейтральная линия все еще подключена.

Сценарий применения：
Чисто трехфазная сбалансированная нагрузка: Наиболее распространенными областями применения являются трехфазные двигатели, трехфазные электронагревательные печи и т.д.Сами по себе эти устройства не требуют подключения нейтральной линии, или когда трехфазное напряжение полностью сбалансировано, ток в нейтральной линии равен нулю.
Стоимость и компактность: По сравнению с 4P автоматические выключатели 3P дешевле и занимают меньше места в распределительной коробке.

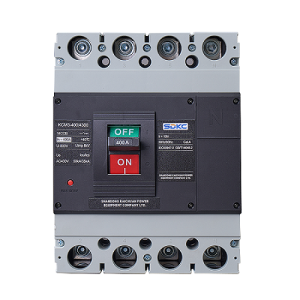

2. Автоматический выключатель 4P

Функция: Внутри него расположены четыре соединительных контакта, которые могут одновременно включать или выключать цепь из трех фазных линий и одной нейтральной линии.

Принцип работы: При отключении все провода, находящиеся под напряжением (три фазных провода и один нейтральный провод), будут отключены для достижения полной электрической изоляции между нагрузкой и источником питания.

Сценарий применения (Зачем мне нужно отключать нейтральную линию?）：

Безопасное техническое обслуживание: При использовании в качестве главного выключателя питания для обеспечения абсолютной безопасности обслуживающего персонала все провода, находящиеся под напряжением, должны быть отсоединены.В трехфазной несимметричной системе на нейтральной линии будет напряжение (уже не нулевой потенциал). Если отключена только фазная линия, все равно существует риск поражения электрическим током при прикосновении к нейтральной линии.
Существует однофазная нагрузка: в системе распределения электроэнергии в общем здании (система 380 В/220 В) имеется как трехфазное оборудование (например, центральное кондиционирование воздуха), так и однофазное оборудование (например, освещение и розетки).Эти однофазные устройства получают питание от линии, расположенной между фазой и нейтралью, что приводит к разбалансировке системы. В это время необходимо использовать автоматический выключатель 4P, чтобы обеспечить безопасное отключение нейтральной линии.
Предотвращение перегрузки нейтральной линии: В современных системах распределения электроэнергии третья гармоника, генерируемая большим количеством нелинейных нагрузок (таких как компьютеры и светодиодные лампы), приводит к аномальному увеличению тока нейтральной линии и даже превышению тока фазной линии.Автоматический выключатель 4P может обеспечить защиту в случае перегрузки.
Обязательные требования нормативных актов: В соответствии со спецификациями на электромонтажные работы (например, китайскими стандартами GB и международными стандартами IEC) в определенных системах заземления (например, системах TT) должны использоваться 4-полюсные выключатели, чтобы обеспечить возможность отключения всех проводов, находящихся под напряжением, в случае неисправности.
