Разница между переключателями двойной передачи мощности 3P и 4P
2025-10-23
Основное различие между переключателями двойной передачи мощности 3P и 4P заключается в том, следует ли переключать нулевую линию (N).Переключатель 3P переключает только три брандмауэра (L1, L2 и L3), и нулевая линия всегда проходит прямо.Переключатель 4P синхронно переключает три провода firewire и нулевой провод.
 |
 |
Основные различия с первого взгляда
| свойство | Двойной переключатель передачи мощности 3P | Двойной переключатель передачи мощности 4P |
| Количество полюсов | 3 полюса | 4 полюса |
| Переключенные провода | Трехфазный сетевой кабель (L1, L2, L3) | Трехфазный сетевой кабель (L1, L2, L3) + нулевая линия (N) |
| Способ обработки нулевой строки | Нулевая линия всегда подключена, а общий нулевой ряд | Синхронное переключение между нулевой линией и firewire |
| Основные сценарии применения | Переключение между СЕТЬЮ и резервным источником питания (тот же трансформаторный источник) | Переключение сети и генератора; переключение мощности различных систем заземления |
| безопасный | При относительно низком уровне существует риск возникновения путаницы с током нулевой линии и потенциального смещения | Более высокий уровень позволяет полностью изолировать неисправный источник питания и избежать случайного тока |
| Стоимость и объем | Более низкая стоимость и меньший размер | Более высокая стоимость и больший размер |
Подробный перевод
1. Принцип работы и обработка с нулевой линии (самое принципиальное отличие)

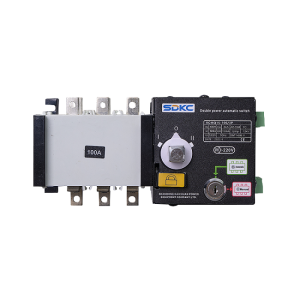

Переключатель 3P: Он отвечает только за переключение путей трех брандмауэров.Нулевая линия рассматривается как “общая точка отсчета”. После подключения двух источников питания они напрямую соединяются параллельно, образуя общую шину нулевой линии, которая затем подключается к нагрузке.Проще говоря, нулевая линия находится “в обычном режиме”.

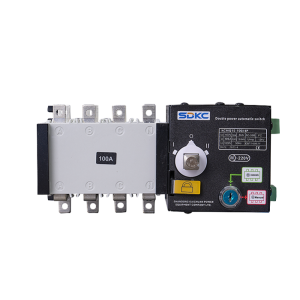

Переключатель 4P: Он также рассматривает нулевую линию как “канал”, которым необходимо управлять.При включении выключателя четыре провода L1, L2, L3 и N будут одновременно отсоединены от обычно используемого источника питания, а затем одновременно подключены к резервному источнику питания.Проще говоря, нулевая линия “переключается синхронно”.
2.Сценарий применения
Выбор 3P или 4P в основном определяется тем, согласована ли система заземления двух источников питания.
Сценарии, в которых следует использовать переключатель 3P：
Обе СЕТИ электроснабжения питаются от одного и того же трансформатора или одной и той же системы распределения электроэнергии.В этом случае нулевые провода двух источников питания совпадают (или подключены напрямую) со стороны трансформатора, и потенциал всегда одинаков.Если вы принудительно используете переключатель 4P для переключения нулевой линии, то, наоборот, потенциал нулевой линии может быть нестабильным из-за небольших различий в контактном сопротивлении контактов переключателя, что создает ненужные риски.
Основной принцип: Если два источника питания используют одну и ту же систему заземления, используйте переключатель 3P.
Сценарии, в которых необходимо использовать переключатель 4P：
a.Переключение между СЕТЬЮ и генератором (наиболее распространенное и необходимое)：
Система заземления генератора независима, и потенциал его нулевого провода отличается от потенциала нулевого провода сети.При использовании переключателя 3P нулевые провода двух систем принудительно соединяются друг с другом, что может привести к смещению/циркуляции напряжения нейтрали, угрозе безопасности, неисправности защиты от протечек и другим проблемам.
b.Питание осуществляется от разных трансформаторов (например, от электросети с разных подстанций).：
Принцип действия такой же, как и у генератора, поскольку система заземления двух трансформаторов независима.
c.При установке устройства защиты от протечек в конце системы：
Для того чтобы устройство защиты от утечки могло правильно определять разницу между током firewire и током нулевого провода, необходимо убедиться, что нулевой провод подключен к одному и тому же источнику питания, в противном случае это приведет к выходу устройства из строя или неисправности в работе.
