Что такое устройства защиты цепи?（второй）

Что такое устройства защиты цепи?（второй）

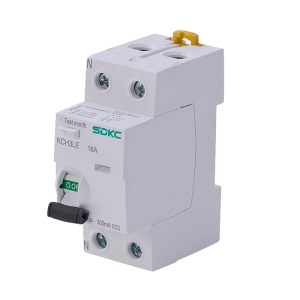

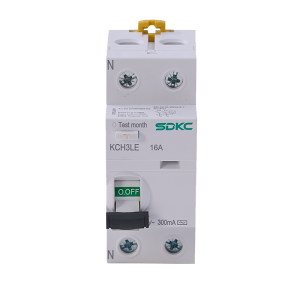

5．автоматический выключатель дифференциального тока

Принцип работы: Определите разницу в токе между firewire и нулевой линией в цепи.При нормальных обстоятельствах ток, поступающий в firewire, равен току, выходящему из нулевого провода. При возникновении утечки (например, при поражении электрическим током тела человека или при зарядке корпуса электрооборудования) разность токов между firewire и нулевым проводом превысит установленное значение, а защита от протечек быстро отключит цепь для обеспечения личной безопасности.
Сценарий применения: Это необходимо в местах, подверженных риску поражения электрическим током, таких как дома, школы, больницы, общественные места и т.д.В то же время для некоторого специального оборудования и мест с высокими требованиями к защите от протечек, таких как ванные комнаты, плавательные бассейны, строительные площадки и т.д., также необходимо установить средства защиты от протечек.

6．Защита от потери фазы

Принцип работы: Путем контроля напряжения или тока каждой фазы трехфазного источника питания в цепи определяется, имеется ли недостаток фазы.

7．Тепловое реле

Принцип работы: Для работы используется принцип теплового воздействия электрического тока.Когда ток в цепи превышает номинальный ток теплового реле, нагревательный элемент внутри теплового реле нагревается, в результате чего биметаллический лист нагревается и изгибается. Когда степень изгиба достигает определенного значения, срабатывает механизм отключения, который отключает цепь.Тепловое реле обладает определенной характеристикой ограничения по времени, то есть чем больше ток, тем короче время срабатывания.
Сценарий применения: Обычно используется для защиты электродвигателей от перегрузки.Например, в цепях управления двигателем в различном промышленном производственном оборудовании обычно устанавливаются тепловые реле для предотвращения перегорания двигателя из-за перегрузки.Кроме того, тепловые реле также могут играть эффективную защитную роль для некоторого оборудования, которое работает с перебоями и испытывает большие перепады нагрузки.

8．Реле перегрузки по току

Принцип работы: Принцип работы реле перегрузки по току основан на принципе электромагнитной индукции.Когда ток в цепи превышает заданное значение, магнитное поле, генерируемое в катушке реле перегрузки по току, усиливается, вызывая перемещение контактов реле, тем самым отключая цепь или посылая сигнал.Рабочий ток реле перегрузки по току можно регулировать по мере необходимости.
Сценарии применения: Используется в цепях с высокими требованиями к токовой защите, таких как линии электропередачи и защита трансформаторов в энергосистемах, а также для защиты крупных двигателей, электропечей и другого оборудования в промышленном производстве.Он может быстро отключить цепь при перегрузке или коротком замыкании, предотвращая повреждение оборудования и возникновение несчастных случаев.

9. Защита двигателя

Принцип работы: Принцип работы устройства защиты двигателя обычно основан на мониторинге рабочего состояния двигателя в режиме реального времени, определении рабочего тока, напряжения, температуры, частоты и других параметров двигателя. Когда эти параметры превышают установленный диапазон безопасности, устройство защиты подает сигнал тревоги или отключает питание. отключите питание двигателя, чтобы предотвратить его повреждение из-за неправильной работы.
Сценарии применения: Защитные устройства для двигателей широко используются в различных областях промышленности, таких как нефтехимия, выплавка чугуна и стали, электроэнергетика, цементная промышленность, горнодобывающая промышленность и т.д.В этих областях электродвигатель является основным оборудованием производственной линии, и его безопасная и стабильная работа имеет важное значение для непрерывности и эффективности производственной линии.
