Управляющий трансформатор

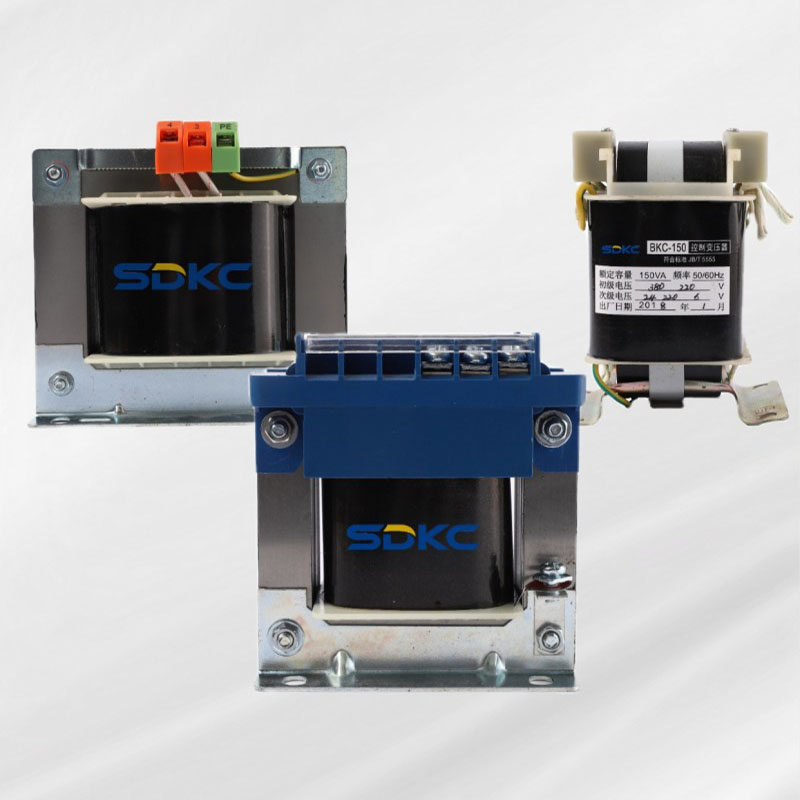

Управляющие трансформаторы SDKC — это высококачественные трансформаторы, специально разработанные для промышленной автоматизации, механического оборудования и электрических цепей управления. Их основная функция заключается в безопасном и эффективном преобразовании более высоких напряжений на первичной стороне (например, 480 В или 240 В) в более низкие напряжения на вторичной стороне (например, 120 В, 24 В или 110 В), подходящие для цепей управления, ПЛК, катушек контакторов, индикаторных ламп и других низковольтных электрических компонентов. Наши трансформаторы обеспечивают стабильную работу ваших систем управления в сложных промышленных условиях благодаря исключительной стабильности, превосходной помехоустойчивости и прочной конструкции. Они служат важными компонентами, обеспечивающими безопасность оборудования и эффективность производства.
Описание
маркер
Описание продукта
A.Наша компания производит управляющие трансформаторы серий BK, DG и DK. Управляющие трансформаторы серии BK (далее именуемые «трансформаторы») подходят для использования в качестве источников питания в цепях, работающих от переменного тока частотой от 50 до 60 Гц с напряжением до 690 В. Они обеспечивают питание для промышленных и горнодобывающих предприятий, локального освещения, цепей управления, а также для питания сигнальных ламп, индикаторов и других компонентов электрооборудования.
B.Благодаря высококачественной конструкции и надежной работе он обеспечивает стабильное электропитание и защищает оборудование от колебаний напряжения. Трансформатор этого типа подходит для различных отраслей промышленности и является незаменимым универсальным компонентом любой электрической системы. Он повышает эффективность и безопасность работы, что делает его идеальным выбором для различных промышленных сред.
C.Данный трансформатор способен работать в режиме длительной нагрузки при номинальной нагрузке. Когда первичная и вторичная обмотки разделены, а вторичная обмотка состоит из одной обмотки, она должна выдерживать всю номинальную мощность трансформатора. Если вторичная обмотка дополнительно включает обмотки управления, освещения или индикаторные лампы, они должны быть обмотаны отдельно в соответствии с их соответствующими распределениями мощности. Для трансформаторов с одной обмоткой и промежуточными отводами мощность каждого промежуточного отвода меньше номинальной мощности трансформатора, и только выходной клеммник максимального напряжения выдерживает номинальную мощность.
D.Номинальная мощность 5000 ВА и ниже, подходит для использования в цепях переменного тока 50-60 Гц с входным напряжением 1000 В и ниже. Сердечник штампован из высококачественных холоднокатаных листов кремниевой стали, что обеспечивает такие преимущества, как компактный размер, легкий вес, высокий коэффициент мощности, превосходная ламинированная структура и надежные соединения.
Конструктивные особенности трансформаторов управления
1.Управляющие трансформаторы изготавливаются из высококачественных материалов, что обеспечивает их надежность и долговечность. Первичные и вторичные обмотки обычно изготавливаются из медных или алюминиевых проводников, которые предпочтительны благодаря своей превосходной электропроводности. Обмотки проходят изоляционную обработку для предотвращения утечки тока и обеспечения безопасной эксплуатации.
2.Сердечник управляющего трансформатора изготовлен из ламинированных листов высококачественной электротехнической стали. Эти ламинации помогают минимизировать потери энергии и максимально смягчить влияние гистерезиса и вихревых токов. Конструкция сердечника рассчитана на обеспечение низкого магнитного сопротивления для магнитного потока, генерируемого первичной обмоткой.
3.Для защиты обмоток и сердечника контрольные трансформаторы обычно размещаются в прочном корпусе, как правило, изготовленном из стали или других прочных материалов. Этот корпус обеспечивает изоляцию и механическую защиту, ограждая трансформатор от внешних факторов, таких как влага, пыль и физические повреждения.
Условия эксплуатации управляющего трансформатора:
1.Высота над уровнем моря не более 2000 метров;
2.Температура окружающего воздуха от -35 °C до +40 °C, со средней суточной температурой не более +35 °C;
3.Относительная влажность воздуха не более 90 % при +25 °C и не более 50 % при +40 °C;
4.Места, свободные от сильных вибраций или ударов, защищенные от дождя и снега;
5.Среда без взрывоопасности, без газов или проводящей пыли, способных вызвать коррозию металлов или повредить изоляцию.
Основные параметры трансформаторов управления
| Название продукта | Однофазный трансформатор BK |
| Бренд | AHKBDQ |
| Вместимость | настройка |
| Входное/выходное напряжение | Настройка |
| частота | 50/60 герц |
| эффективность | 90% |
| Модель охлаждения | Мерцательная аритмия/нейрофибриллярные клубки |
| посылка | Картонная коробка/Деревянная коробка |
| Коэффициент мощности | 0.8 |
| Проектирование жизни | 10 лет |
| Гарантийный срок | 1 год |
BK:
| Внешние размеры и монтажные размеры (таблица) | ||||||
| Модель | Внешние размеры(mm) | Расстояние между монтажными отверстиями(mm) | монтажное отверстие(mm) | |||
| B max | D max | E max | A | C | K×J | |
| BK-50 | 78 | 73 | 90 | 55±0.4 | 49±3 | 5×10 |
| BK-100 | 84 | 84 | 92 | 64±0.4 | 62±2.5 | 5.5×10 |
| BK-150 | 102 | 93 | 112 | 82±0.4 | 62±2.5 | 5.5×10 |
| BK-200 | 102 | 100 | 115 | 84±0.4 | 75±2.5 | 5.5×10 |
| BK-250 | 120 | 110 | 125 | 90±0.4 | 75±3 | 7×11.5 |
| BK-300 | 120 | 115 | 125 | 90±0.4 | 80±3 | 7×11.5 |
| BK-400 | 130 | 130 | 135 | 110±0.4 | 104±3 | 7×11.5 |
| BK-500 | 146 | 135 | 160 | 124±0.4 | 100±3 | 7×11.5 |
| BK-700 | 146 | 155 | 160 | 124±0.4 | 115±3.5 | 9×11.5 |
| BK-1000 | 150 | 165 | 160 | 123±0.4 | 125±3.5 | 8×15 |
| BK-1500 | 174 | 205 | 190 | 145±0.4 | 136±3.5 | 8×12 |
| BK-2000 | 180 | 240 | 220 | 155±0.4 | 153±3.5 | 8×12 |
DK:
| Внешние размеры и монтажные размеры (таблица) | |||||||
| Модель | Установка | Внешний вид | монтажное отверстие(mm) | ||||
| B max | D max | E max | A±0.7 | C1.5 | K | J | |
| YDK-50 | 85 | 85 | 81 | 64 | 54 | 5 | 9 |
| YDK-100 | 98 | 92 | 90 | 84 | 65 | 6 | 10 |
| YDK-150 | 110 | 100 | 100 | 84 | 67 | 5 | 9 |
| YDK-200 | 110 | 105 | 100 | 84 | 80 | 5 | 9 |
| YDK-250 | 120 | 100 | 110 | 90 | 70 | 8 | 11 |
| YDK-300 | 120 | 110 | 90 | 75 | 8 | 11 | |
| YDK-400 | 132 | 120 | 125 | 110 | 90 | 8 | 11 |
| YDK-630 | 147 | 145 | 135 | 124 | 110 | 8 | 11 |
| YDK-800 | 147 | 155 | 135 | 124 | 120 | 8 | 11 |
| YDK-1000 | 147 | 165 | 135 | 124 | 130 | 8 | 11 |
| YDK-1250 | 174 | 195 | 190 | 145 | 123 | 8 | 11 |
| YDK-1600 | 174 | 205 | 190 | 145 | 136 | 8 | 11 |
| YDK-2000 | 180 | 240 | 225 | 155 | 155 | 8 | 11 |
| YDK-2500 | 180 | 250 | 225 | 155 | 163 | 8 | 11 |
| YDK-3000 | 223 | 270 | 225 | 190 | 180 | 8 | 11 |
| YDK-4000 | 225 | 240 | 245 | 185 | 175 | 8 | 11 |
| YDK--5000 | 250 | 270 | 280 | 205 | 180 | 8 | 11 |
Применение трансформаторов управления
Управляющие трансформаторы используются в широком спектре задач, требующих точного регулирования напряжения и изоляции. Некоторые распространенные области применения:

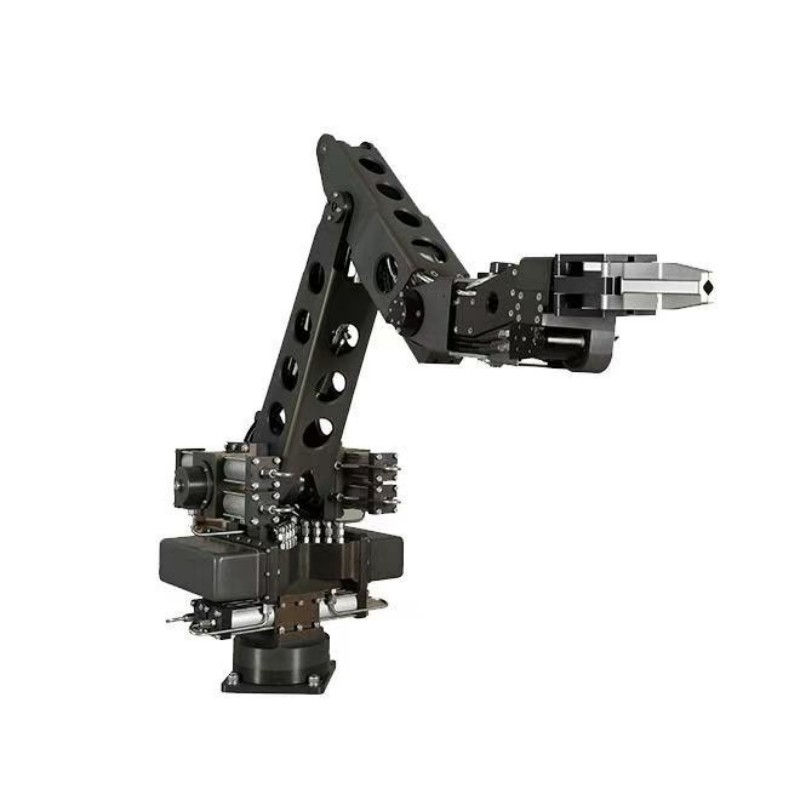

Промышленное оборудование: Регулирующие трансформаторы используются в различных видах промышленного оборудования, таких как конвейерные системы, насосы и двигатели. Они обеспечивают необходимое регулирование напряжения и изоляцию для обеспечения бесперебойной работы и защиты контрольного оборудования.

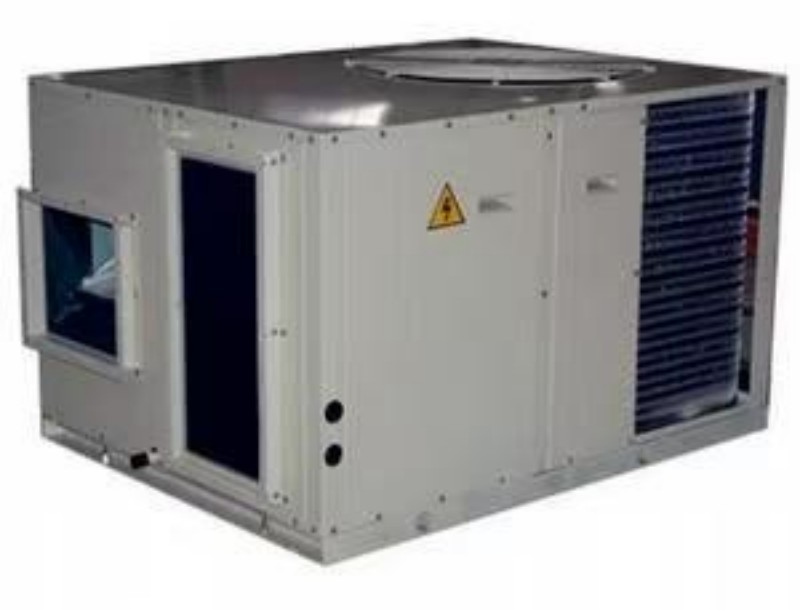

Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ): Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ) обычно требуют использования трансформаторов управления для регулирования напряжения в цепях управления. Эти трансформаторы помогают поддерживать оптимальную температуру и контроль воздушного потока в коммерческих и жилых зданиях.

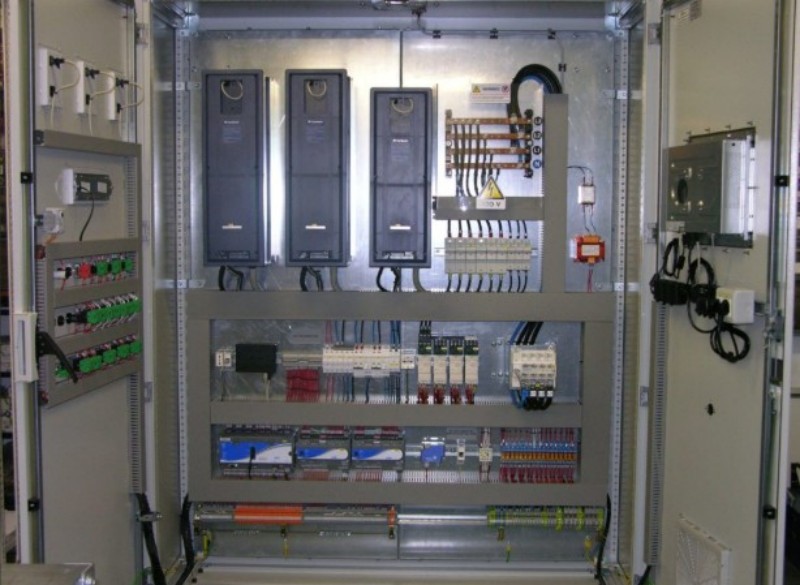

Центр управления двигателями: Управляющий трансформатор является важным компонентом центра управления двигателями (MCC). MCC служит для управления и защиты двигателей в промышленных применениях. Трансформатор обеспечивает уровни напряжения, необходимые для управления двигателями, и гарантирует безопасную работу.

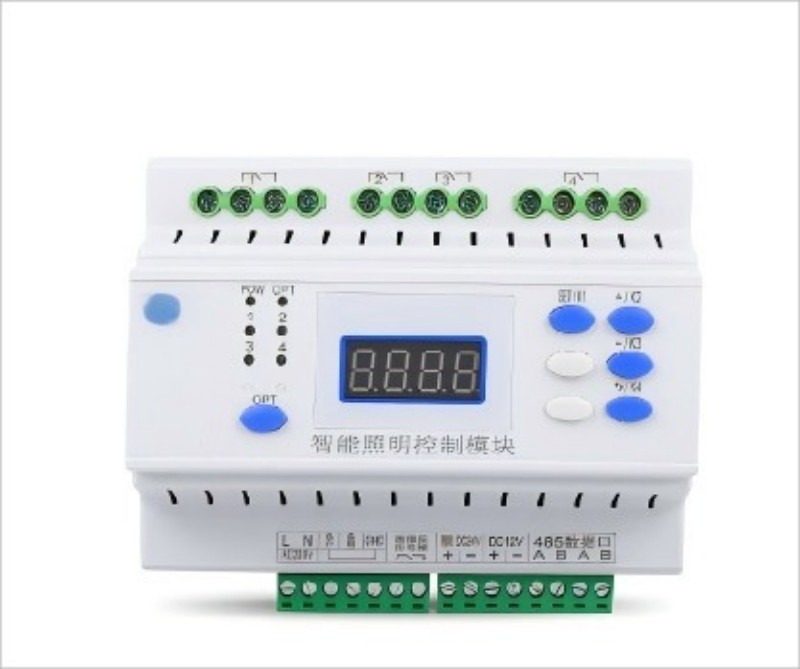

Системы управления освещением: Регулирующие трансформаторы используются в системах управления освещением для регулирования напряжения, необходимого для операций по регулированию яркости и переключению. Они позволяют точно контролировать уровень освещенности в коммерческих зданиях, театрах и других помещениях.

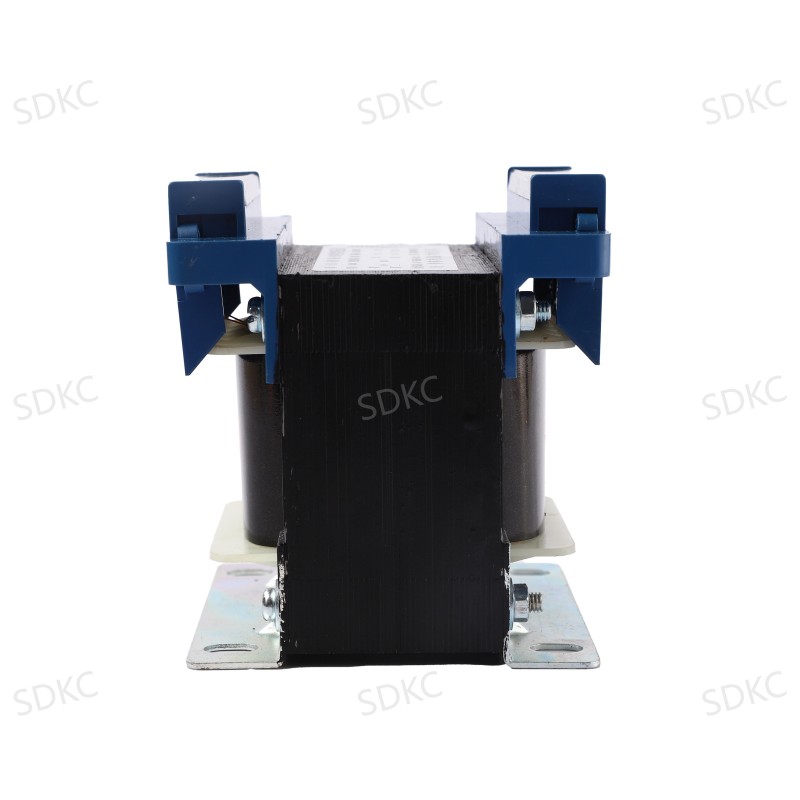

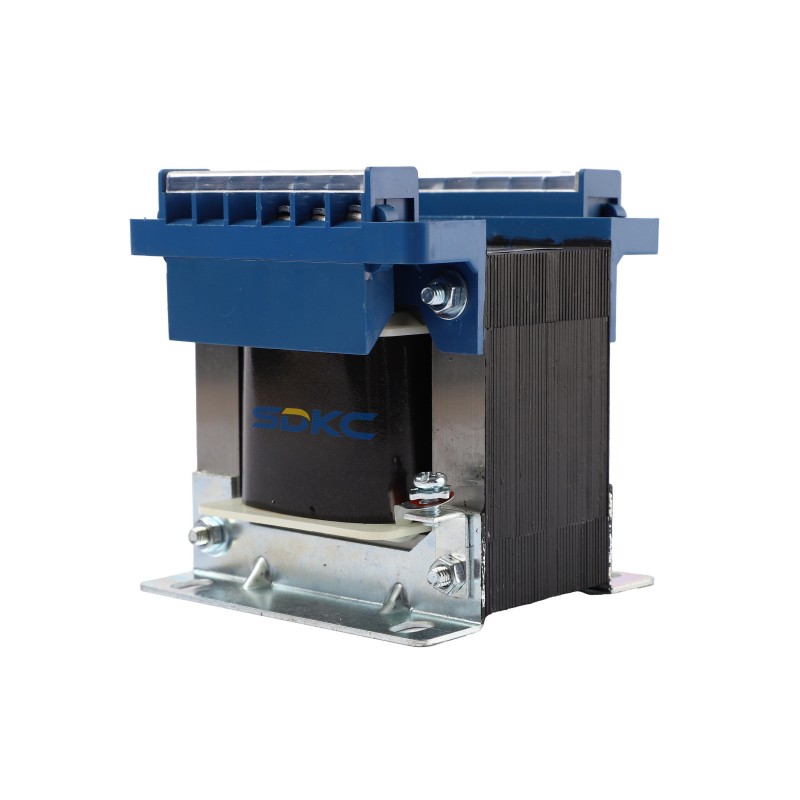

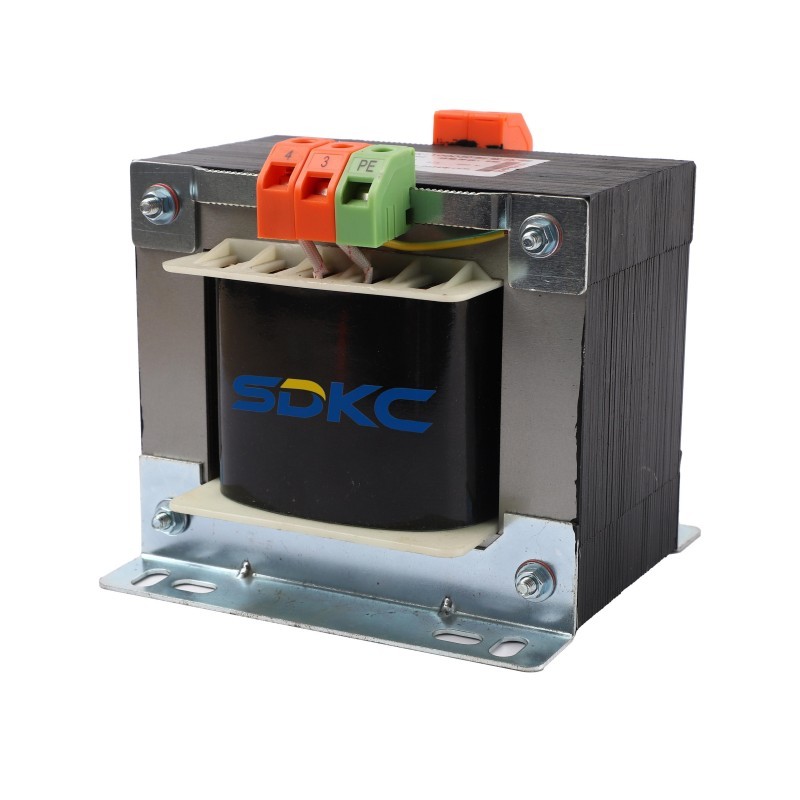

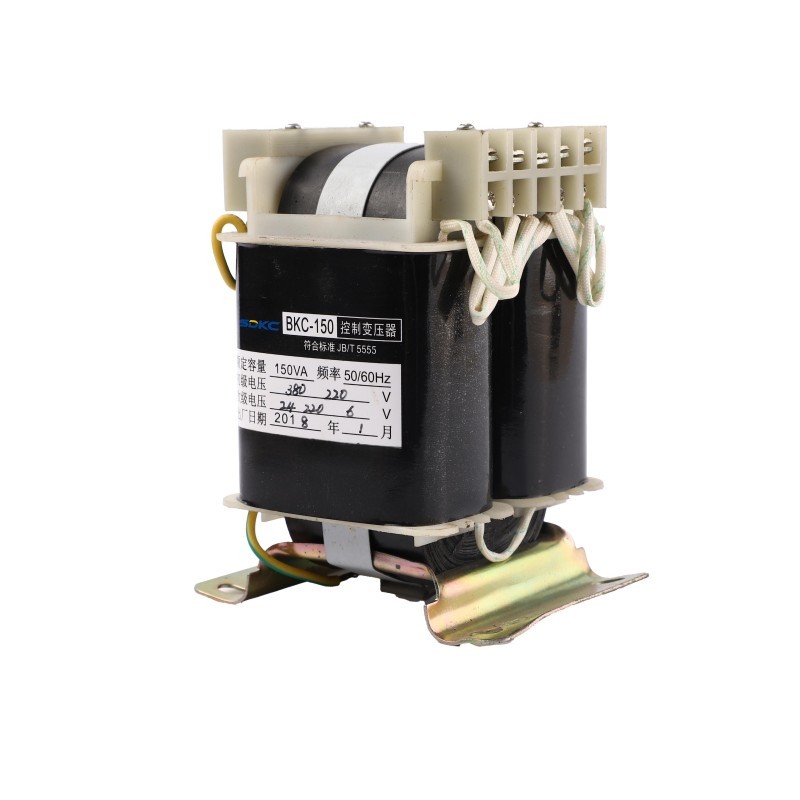

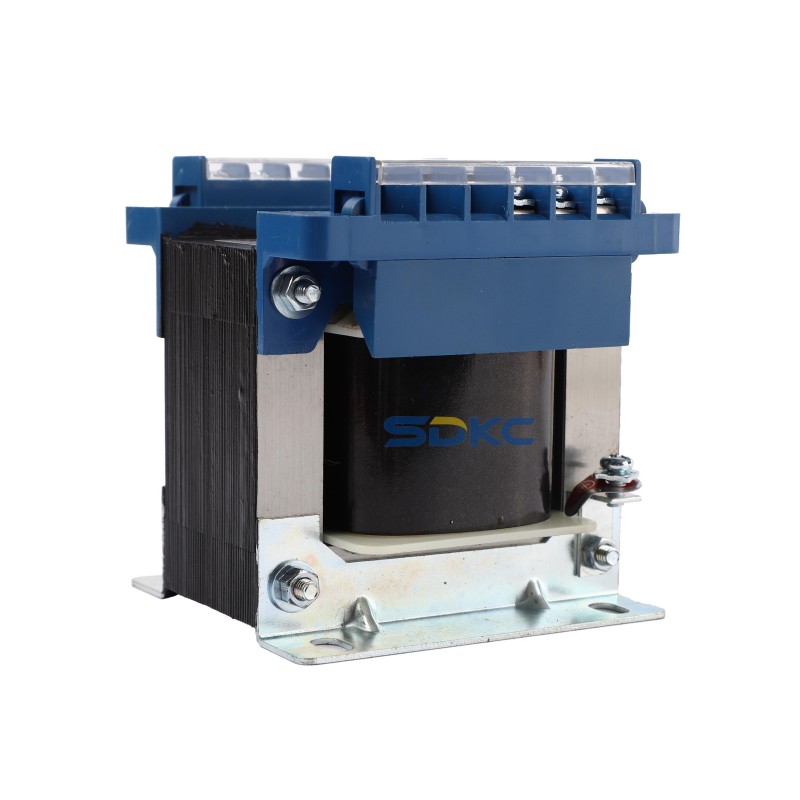

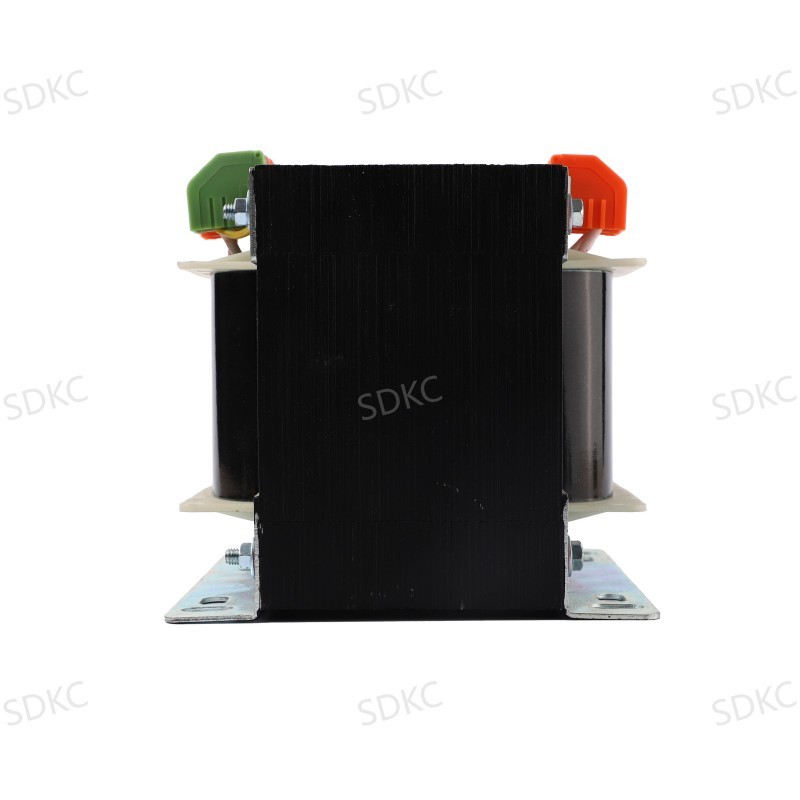

Отображение изображения продукта
Часто задаваемые вопросы о трансформаторах управления
В: Из каких материалов изготовлены ваши продукты?
О: Основными материалами являются алюминий или медь. Это зависит от ваших требований и бюджета.
В: Какую упаковку вы используете для своих продуктов?
О: Для крупных предметов мы используем прочные деревянные ящики для защиты. Для более мелких продуктов мы используем картонные коробки.
В: Что такое управляющий трансформатор?
О: Управляющий трансформатор — это специальный трансформатор, предназначенный для регулирования напряжения в управляющих цепях. Он в основном служит для понижения высокого напряжения до более низких, более управляемых уровней для питания управляющего оборудования.
В: Каково минимальное количество заказа?
О: Один комплект.
В: Какие основные технические характеристики необходимо указать при запросе предложения?
О: 1. Мощность (единица измерения: кВА или кВт) 2. Входное напряжение 3. Выходное напряжение.
В: Каковы ключевые параметры при заводском вводе в эксплуатацию управляющих трансформаторов?
О: Основные параметры включают входное напряжение, выходное напряжение, сопротивление изоляции, полярность/фазу и т. д.
В: Требуют ли управляющие трансформаторы технического обслуживания? Как их следует обслуживать?
О: Да. Регулярная очистка для удаления грязи и пыли, затягивание соединений клемм, проверка сопротивления изоляции, прослушивание на наличие ненормальных звуков, предотвращение попадания влаги и перегрева, обеспечение безопасной эксплуатации.
В: Какие испытания продукции должны пройти трансформаторы управления перед отправкой с завода?
О: Как минимум, они должны пройти основные проверки, включая визуальный осмотр, измерение сопротивления обмотки, сопротивления изоляции, выдерживаемого напряжения промышленной частоты, испытание без нагрузки и испытание межвиткового сопротивления. Все результаты испытаний документируются и сопровождаются заводским протоколом испытаний, поставляемым вместе с продукцией.
В: Из каких материалов изготавливаются трансформаторы?
О: Один тип — из чистой меди, другой — из алюминия.
Конкретный выбор зависит от ваших требований. При нормальных условиях эксплуатации разницы в характеристиках между этими двумя материалами нет. Однако трансформаторы из чистой меди имеют более длительный срок службы и более высокое качество, хотя и стоят дороже.

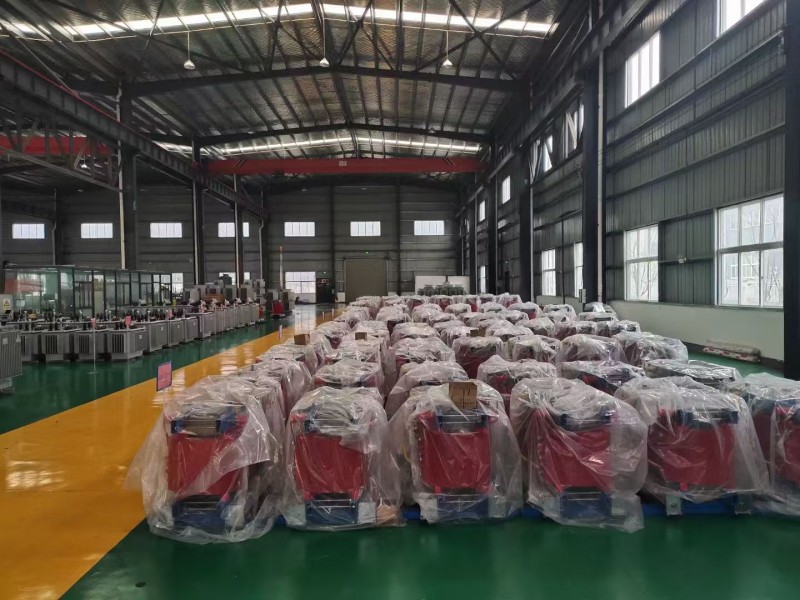

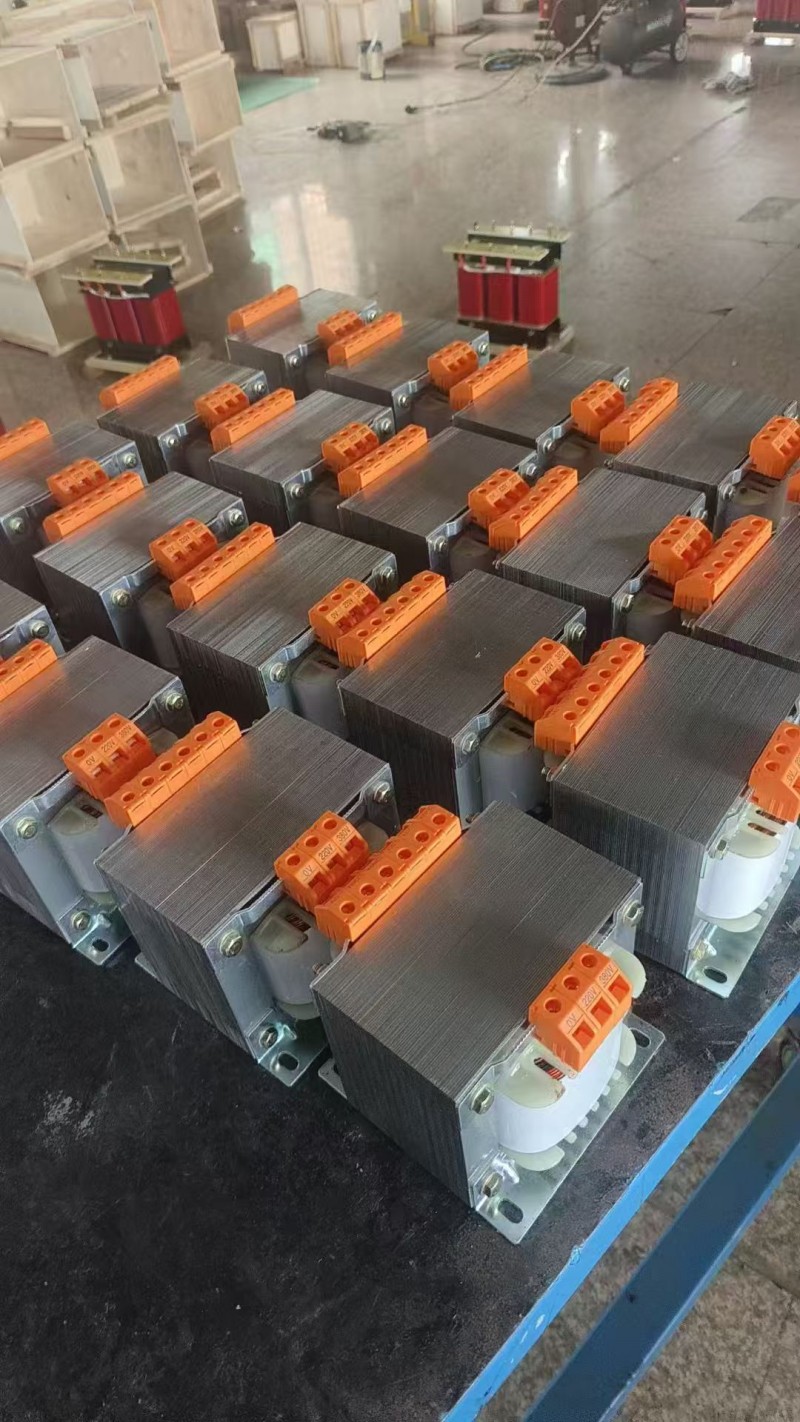

Экскурсия по нашему производственному цеху по изготовлению трансформаторов управления
Фотографии с мастер-класса:
Заключительные замечания:
Серия трансформаторов SDKC представляет собой решение для электропитания, которое сочетает в себе выдающуюся эффективность, высочайшую надежность и передовой дизайн. Опираясь на наш обширный опыт в производстве электрооборудования, используя передовые материалы и оптимизированные конструкции, а также соблюдая строгие стандарты испытаний, мы предлагаем решения, ориентированные на потребности клиентов. Мы стремимся обеспечить долговечное, стабильное и высокоэффективное электропитание для вашей электросети, промышленных объектов или важных проектов.
