Знаете ли вы, в чем разница между MCB и MCCB?

Знаете ли вы, в чем разница между MCB и MCCB?

MCB (миниатюрный автоматический выключатель) и MCCB (автоматический выключатель в пластиковом корпусе) – это широко используемые средства защиты в электрических системах. Между ними существуют очевидные различия с точки зрения конструкции, функций, сценариев применения и т.д. Ниже приведены конкретные различия.：

Ⅰ. Определение и основные функции

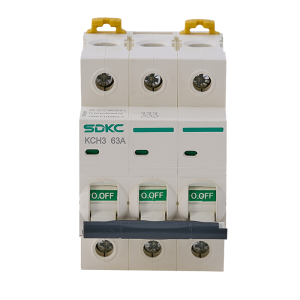

-MCB (миниатюрный автоматический выключатель, Miniature Circuit Breaker)
Также известные как миниатюрные автоматические выключатели, они в основном используются в низковольтных системах распределения электроэнергии для защиты цепей и оборудования от перегрузки и короткого замыкания. В то же время они также могут включать и выключать цепи в обычных условиях.Его компактная конструкция и простота в эксплуатации обычно используются в распределительных коробках или бытовых электрических цепях.

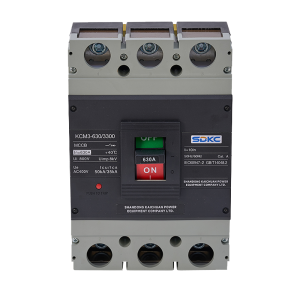

-MCCB (Автоматический выключатель в литом корпусе, автоматический выключатель в литом корпусе)
Также известные как автоматические выключатели в пластиковом корпусе, они также используются в низковольтных системах распределения электроэнергии. В дополнение к защите от перегрузки и короткого замыкания, некоторые модели также имеют такие функции, как защита от замыкания на землю и защита от пониженного напряжения, которые позволяют реализовать защиту и управление в более сложных схемах.

Ⅱ. Сравнение ключевых различий

Подходит для диапазона номинального тока
MCB (миниатюрный автоматический выключатель) обычно составляет 1A-125A, а общие технические характеристики в основном ниже 63A. |
Автоматический выключатель MCCB (в пластиковом корпусе) имеет более широкий диапазон, как правило, от 16А до 1600А, а некоторые модели могут достигать 2500А.

Высокая разрушающая способность
MCB (миниатюрный автоматический выключатель) обладает низкой отключающей способностью, обычно от 6 до 15 Ка (в зависимости от модели).
Автоматический выключатель MCCB (в пластиковом корпусе) обладает более высокой отключающей способностью – до 10 Ка-150 Ка, что подходит для использования в условиях высоких токов.

Функция защиты от кражи
Основными функциями MCB (миниатюрного автоматического выключателя) являются защита от перегрузки и короткого замыкания, а некоторые модели могут иметь дополнительную защиту от утечки (например, RCBO).
В дополнение к защите от перегрузки и короткого замыкания, автоматический выключатель MCCB (в пластиковом корпусе) может быть оснащен защитой от замыкания на землю (EFP), защитой от пониженного/ перенапряжения, регулировкой срабатывания с большой задержкой / короткой задержкой и т.д., а функция защиты является более гибкой.

Конструкция изделия и способ установки
MCB (миниатюрный автоматический выключатель) имеет компактные размеры, в основном однополярные (1P), биполярные (2P) и т.д., и устанавливается с направляющими, что занимает мало места.
Корпус MCCB (автоматического выключателя в пластиковом корпусе) изготовлен из пластика или эпоксидной смолы и имеет большие размеры. Обычно он 3- или 4-полюсный. Его можно закрепить винтами или установить с помощью направляющих. Некоторые модели поддерживают выдвижной ящик.

Способ ручного управления
MCB (миниатюрный автоматический выключатель) приводится в действие вручную, ручка непосредственно управляет разъединением, а электрический приводной механизм отсутствует (за исключением некоторых моделей высокого класса).
MCCB (автоматический выключатель в пластиковом корпусе) может управляться вручную, а также может быть оснащен электрическим приводом, модулем дистанционного управления и т.д., что подходит для автоматизированных систем управления.

Различные сценарии применения
MCB (миниатюрный автоматический выключатель) в основном используется для освещения, розеток или защиты небольших устройств (таких как бытовая техника и офисное оборудование) в домах и небольших коммерческих зданиях.
Автоматический выключатель MCCB (в пластиковом корпусе) подходит для промышленных систем распределения электроэнергии (таких как центры управления двигателями, шкафы распределения электроэнергии), основной цепи или ответвления крупных коммерческих зданий, а также для защиты средних и крупных двигателей, трансформаторов и другого оборудования. |

Ⅲ. Типичные случаи применения

Общие сценарии MCB：
-Управление освещением, розетками, кондиционерами и другими цепями в бытовых распределительных коробках (например, 16A MCB используется для обычных розеток, а 32A MCB – для цепей кондиционирования воздуха).
-Защита систем освещения и небольших двигателей (таких как вентиляторы и водяные насосы) в небольших магазинах.
Общие сценарии MCCB：
– Защита основной цепи двигателя на промышленном предприятии (например, при управлении двигателем мощностью более 7,5 кВт используйте напряжение MCCB около 100 А).
– Главный выключатель низковольтного распределительного шкафа в коммерческом здании (например, главный автоматический выключатель напольной распределительной коробки в офисном здании, номинальный ток которого может достигать более 200 А).
-Для защиты цепей крупногабаритного оборудования, такого как генераторы и трансформаторы, требуется MCCB с высокой отключающей способностью.

Ⅳ. Краткое изложение и предложения по выбору

Выберите MCB: Когда ток в цепи невелик (≤100 А), требования к функциям защиты просты (только перегрузка + короткое замыкание), а пространство для установки ограничено (например, дома и в небольших помещениях), MCB является более экономичным и практичным выбором.
Выберите MCCB: Если ток большой, требования к отключающей способности высокие, функции защиты (такие как промышленное управление, крупномасштабные системы распределения электроэнергии) требуют гибкой настройки или требуется дистанционное управление и электропривод, предпочтение отдается MCCB.

В практических приложениях они часто используются в сочетании: MCCB используется в качестве главного контурного переключателя, а MCB – в качестве ответвительного контурного переключателя для формирования иерархической защиты и повышения безопасности и надежности системы.
