Сходство между MCB и MCCB

Сходство между MCB и MCCB

MCB (миниатюрный автоматический выключатель) и MCCB (автоматический выключатель в пластиковом корпусе) являются защитными устройствами в низковольтных системах распределения электроэнергии. Функции защиты цепи и основные принципы работы имеют много общего. Ниже приводится подробное описание.：

Ⅰ.  Схожие основные функции

Защита от перегрузки: Оба устройства могут использоваться, когда ток в цепи превышает номинальное значение, из-за деформации внутреннего термоэлемента при нагреве или изгибе биметаллического листа, чтобы активировать механизм отключения, отключить цепь и предотвратить перегрев оборудования из-за длительной перегрузки. Повреждение или вызвать пожар.
Например, когда в домашней сети одновременно используется несколько мощных электроприборов, а ток продолжает превышать номинальную мощность MCB, MCB отключается; аналогичным образом, при перегрузке промышленного оборудования MCCB также выполняет защитные действия.
Защита от короткого замыкания: Все они имеют возможность быстро отключить ток короткого замыкания.Когда в цепи происходит короткое замыкание (например, при прямом контакте между пожарной линией и нулевой линией), мгновенно генерируется большой ток, и электромагнитное отключающее устройство внутри них быстро срабатывает, вызывая отключение, чтобы избежать серьезных повреждений цепи и оборудования, вызванных током короткого замыкания.

Ⅱ. Принцип работы в основном тот же

Механизм расцепления один и тот же: все они защищены с помощью процесса “определение тока → срабатывание расцепляющего устройства → разъединение контактов”.
При прохождении тока тепловой расцепитель (для защиты от перегрузки) и электромагнитный расцепитель (для защиты от короткого замыкания) создают соответствующие усилия в зависимости от величины тока. Когда ток превышает установленное пороговое значение, расцепитель нажимает на фиксатор, чтобы разблокировать его, и контакт отключает цепь, находящуюся под напряжением. действие пружины.
Структура контактной системы аналогична: она содержит динамические и статические контакты, которые управляют включением-выключением цепи посредством замыкания и разъединения контактов, а материал контактов обычно изготавливается из металла с хорошей электропроводностью и дугоустойчивостью (например, из сплава серебра) для снижения контактного сопротивления и износ дуги.

Ⅲ. Сценарии применения частично совпадают

Низковольтная система распределения электроэнергии: Обе системы подходят для низковольтных распределительных сетей переменного тока частотой 50/60 Гц и номинальным напряжением, как правило, не превышающим 1000 В, в качестве компонентов защиты цепей и управления.

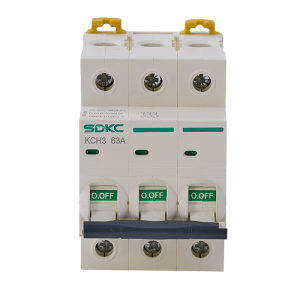

MCB обычно используется в цепях с малой нагрузкой, таких как цепи освещения и розетки в домах и коммерческих зданиях (номинальный ток обычно ниже 125 А).；

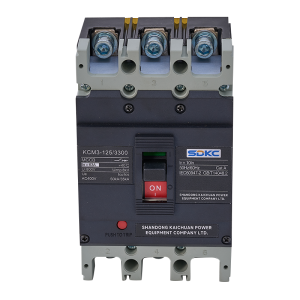

MCCB чаще используется в промышленности (например, для управления двигателем, в главной цепи распределительной коробки), имеет более широкий диапазон номинального тока (обычно от 16 А до 800 А, некоторые модели могут достигать более 1000 А) и может выдерживать большие нагрузки.

Ⅳ. Концепция проектирования системы безопасности остается прежней

Изоляция и защита: Корпус изготовлен из изоляционных материалов (таких как пластик), которые обладают хорошими изоляционными свойствами и механической прочностью, предотвращают поражение электрическим током и внешними ударами, а также отвечают требованиям уровня защиты IP (например, предотвращают попадание пыли и капель воды).
Конструкция дугогасителя: Внутри имеется дугогасительная камера (MCB в основном представляет собой дугогаситель с решетчатой пластиной, MCCB может использовать дугогаситель с вращательным движением или дугогаситель с магнитным обдувом), которая используется для быстрого гашения дуги, возникающей при разрыве контакта, чтобы избежать непрерывного горения дуги, приводящего к повреждению устройства. контакт или причинение ущерба технике безопасности.

Ⅴ. Методы установки и эксплуатации аналогичны

Способ установки: Он может быть закреплен в распределительной коробке и шкафу управления с помощью направляющей рейки (например, стандартной направляющей рейки диаметром 35 мм) или винтов, что удобно для установки и легко для обслуживания и замены.
Операция интерфейс: все номера оснащены телевизором с ручным управлением ручками, который может реализовать такие функции, как “закрытие”, “закрывание” и “проверка”, и состояние ручки (такие как закрытие позиции и закрытие позиции) визуально видно, что удобно для оператора, чтобы судить о состоянии цепи.

Хотя MCB и MCCB имеют много общего, из-за различий в номинальном токе и дугогасящей способности необходимо выбирать подходящий тип в соответствии с такими факторами, как размер нагрузки в цепи и требования к защите в практических приложениях.
