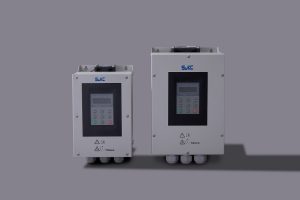

Принцип работы инвертора

Преобразователь частоты – это разновидность оборудования для регулирования мощности. Его основной принцип основан на соотношении между частотой вращения двигателя и частотой источника питания (для асинхронных двигателей переменного тока: n = 60f/p, где n – скорость, f – частота, а p – логарифм полюсов).

Преобразуйте постоянный переменный ток, подаваемый от электросети, в переменный ток, необходимый двигателю, с регулируемой частотой и напряжением, чтобы точно регулировать частоту вращения и крутящий момент двигателя.

Основной принцип работы инвертора
Основной процесс: преобразование переменного тока в постоянный
1.Выпрямитель (от переменного тока к постоянному)
Вход: Инвертор подключен к переменному току фиксированного напряжения и фиксированной частоты с частотой питания (50 Гц или 60 Гц).
Процесс: Внутренняя схема выпрямителя преобразует входной переменный ток в пульсирующий постоянный ток.
Ключевые компоненты: выпрямительный модуль.

2.Постоянный ток (накопитель энергии фильтра)
Процесс: Пульсирующий постоянный ток сглаживается через фильтрующий конденсатор (и реактор) шины постоянного тока и превращается в постоянный ток со стабильным напряжением и небольшими пульсациями.
Функция: Устраняет колебания напряжения и накапливает энергию.

3.Инвертор (от постоянного тока к регулируемому переменному)
С помощью инверторов (устройств переключения питания, таких как IGBT), управляемых схемой управления, эти IGBT регулярно включаются и выключаются на чрезвычайно высоких частотах (например, от тысяч до десятков тысяч Гц).
Ключевая технология: управление ШИМ (широтно-импульсной модуляцией), которое имитирует синусоидальный сигнал на выходе, регулируя частоту переключения.

4.контроль
Основное управление V/F-управление
Поддерживайте постоянное отношение напряжения к частоте, чтобы обеспечить стабильный магнитный поток двигателя.Он подходит для ситуаций, когда требования к точности вентиляторов, водяных насосов и т.д. невелики.
Борьба с переносчиками инфекции
Составляющая крутящего момента и составляющая магнитного поля тока двигателя вычисляются с помощью алгоритма для достижения точного регулирования крутящего момента, аналогичного управлению двигателем постоянного тока.Подходит для высокоточного регулирования скорости, например, в подъемном оборудовании и станках.
Прямое регулирование крутящего момента
Прямое управление крутящим моментом и магнитной цепью двигателя, быстрая динамическая реакция, подходит для высокоскоростных ударных нагрузок.

Основные компоненты
Выпрямительный блок: преобразует переменный ток в постоянный
Шина постоянного тока: фильтрация, накопление энергии
Инверторный блок: преобразует постоянный ток в переменный ток переменной частоты.
Блок управления (CPU): обрабатывает сигналы и генерирует ШИМ-сигналы
Схема обнаружения: контролируйте напряжение, ток, температуру и т.д.
