Профессиональное разделение труда: классификация и рекомендации по выбору электрических выключателей

В огромной системе, из которой состоит современный мир электроэнергетики, хотя электрические выключатели могут показаться обычными, они являются незаменимыми базовыми компонентами.Понимание классификации электрических выключателей помогает нам осуществлять научный и обоснованный выбор и применение в соответствии с различными напряжениями, токами, функциональными требованиями и условиями установки, чтобы создать безопасную, надежную и эффективную электрическую систему.

一、Делится на уровень напряжения

This is the most basic and important classification method, which directly determines the application field and structure of the switch.

1.Выключатель низкого напряжения

Диапазон напряжений: переменный ток 1000 В или постоянный ток ниже 1500 В.

Сценарии применения: Широко используется в гражданских, коммерческих зданиях, системах промышленного контроля и других областях терминальной энергетики.

Распространенные типы: миниатюрный автоматический выключатель (MCB), выключатель защиты от утечки (RCCB), контактор, реле, кнопочный выключатель, переключатель передач и т.д.

2.Высоковольтный выключатель

Диапазон напряжений: переменный ток 10 кВ и выше.

Сценарий применения: Он в основном используется в магистральных сетях энергосистем, таких как производство, передача и распределение электроэнергии.

Распространенные типы: вакуумные выключатели, автоматические выключатели SF6 (гексафторид серы), изолирующие выключатели, выключатели нагрузки и т.д.

二、Разделены по функциям и способу управления

Этот метод классификации напрямую связан с “ролью” переключателя в цепи.

1.Переключатель управления

Функция: Он используется для прямого или косвенного управления включением-выключением цепи для осуществления управления пуском-остановкой электрооборудования.

Распространенные типы： Ручное управление: например, панельные переключатели, кнопочные переключатели и переключатели передач на стене.

Автоматическое управление: такие устройства, как контакторы и реле, управляют включением и выключением большого тока в основной цепи с помощью сигнала малого тока в цепи управления.

2.Защитный выключатель

Функция: Основная функция заключается в автоматическом обнаружении неисправностей в цепи (таких как перегрузка по току и утечка) и автоматическом отключении цепи в случае сбоя, что является ключом к безопасному использованию электроэнергии.

Распространенные типы：

Автоматический выключатель: используется для предотвращения перегрузки линии и короткого замыкания.

Выключатель защиты от утечки: используется для предотвращения утечки, вызванной повреждением изоляции, предотвращения поражения электрическим током и возгорания электрическим током.

Тепловое реле: специально используется для защиты электродвигателей от перегрузки.

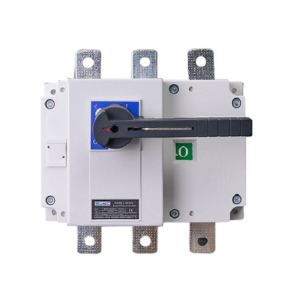

3.Изолирующий выключатель

Назначение: При ремонте оборудования установите видимую и надежную точку отключения, чтобы обеспечить безопасность персонала и оборудования.

Важные характеристики: Он не имеет возможности разделять ток с нагрузкой и должен работать без нагрузки, в противном случае автоматический выключатель был отключен.

Распространенные типы: изолирующий выключатель, ножевой выключатель.

三、Разделены по структуре и принципу управления

Эта классификация сосредоточена на физической структуре и способе действия самого переключателя.

1.Ручное переключение: Полагайтесь на рабочую силу для непосредственного управления, например, ножевым выключателем, кнопкой, кулисным переключателем. 2.Автоматическое переключение: автоматическое действие, вызывающее изменения физических величин, таких как ток, напряжение и температура, таких как автоматические выключатели и тепловые реле. 3.Интеллектуальный переключатель /электронный коммутатор: интегрированные датчики, средства связи (такие как Wi-Fi, Bluetooth, Zigbee) и программируемые функции, которые позволяют осуществлять дистанционное управление, синхронизацию, привязку сцены и т.д., являются основными компонентами “умного дома”.

四、Другие распространенные методы классификации

1.Разделенный на количество полюсов (цифры): например, для однополюсных/двухполюсных, однополярных, биполярных и трехполюсных переключателей, это определяет, что переключатель может управлять несколькими цепями одновременно. 2.В зависимости от дугогасящей среды они подразделяются на воздушные выключатели, вакуумные выключатели и автоматические выключатели SF6. В основном они предназначены для работы в условиях высокого напряжения и сильного тока, что влияет на отключающую способность выключателя.
