Проанализируйте работу инвертора: от базовой конструкции до принципа работы

Инверторный ЧРП, основная функция которого заключается в плавном регулировании частоты вращения и крутящего момента двигателя переменного тока путем изменения частоты и амплитуды рабочего напряжения двигателя.

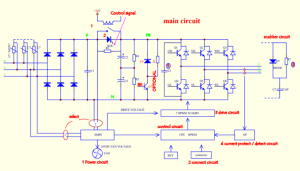

一、Базовая структура инвертора

Инвертор в основном состоит из трех частей: выпрямительного блока, цепи фильтра и инверторного блока.Современные преобразователи частоты также включают в себя ядро управления (CPU).

1. Выпрямительный блок

Функция: Преобразуйте полную волну входного трехфазного или однофазного переменного тока в постоянный.
Основное устройство: диодный выпрямительный мост.Это мостовая схема, состоящая из нескольких силовых диодов, которая использует однонаправленную проводимость диода для завершения выпрямления.

2. Шина постоянного тока

Функция: Он пропускает выпрямленный постоянный ток и служит в качестве “общей шины постоянного тока”, соединяющей выпрямительный блок и инверторный блок.
Характеристики: “P+” и “N-” обычно используются для обозначения положительных и отрицательных шин.

3. Схема фильтрации

Функция: Сглаживайте и фильтруйте выпрямленный пульсирующий постоянный ток для формирования стабильного постоянного напряжения.
Основное устройство: электролитический конденсатор большой емкости.Они действуют как “резервуары”, поглощая пульсирующие компоненты и накапливая энергию для стабилизации напряжения на шине постоянного тока.

4. Инверторный блок

Функция: Это основной привод инвертора.Он преобразует постоянный ток в трехфазный переменный ток с регулируемой частотой и напряжением для приведения в действие двигателя.
Основное устройство: IGBT.Это полностью управляемое силовое электронное устройство, которое является не только “выключателем” с высокой скоростью переключения, но и способно выдерживать высокое напряжение и большой ток.Управляя регулярным включением-выключением шести IGBT, можно синтезировать трехфазное питание от сети переменного тока.

5. Схема управления

Функция: “Мозг” инвертора.Он получает различные инструкции и сигналы обратной связи и после срабатывания внутреннего микропроцессора генерирует соответствующий ШИМ-управляющий сигнал для точного включения-выключения IGBT.
В том числе: центральный процессор, схема привода, схема обнаружения, коммуникационный интерфейс и т.д.

二、Принцип работы

1.Основной процесс: преобразование переменного тока в постоянный

Основной процесс работы инвертора заключается в преобразовании переменного тока в постоянный, а затем преобразовании постоянного тока в переменный.Этот процесс называется преобразованием “крест-накрест”.

2.Ключевая технология: ШИМ (широтно-импульсная модуляция)

Инверторный блок (IGBT) использует технологию ШИМ для “преобразования” постоянного тока в переменный. На самом деле он не генерирует идеальную синусоиду, а “имитирует” эффект синусоидальной волны с помощью высокоскоростного переключателя.

Как работает ШИМ?
