Разница между изолирующим распределительным устройством и автоматическим выключателем в пластиковом корпусе

Изолирующее распределительное устройство и автоматический выключатель в пластиковом корпусе – это два устройства в энергосистеме, которые выполняют совершенно разные функции, но часто используются в комбинации.Они дополняют друг друга в электрическом исполнении и вместе образуют безопасную и надежную систему распределения электроэнергии.

 Основные функции и определения
1.Изолирующее распределительное устройство
Основная функция: защитная изоляция.Его основной компонент, изолирующий выключатель, может обеспечить видимую и безопасную точку отключения и в основном используется для отключения источника питания после технического обслуживания оборудования в целях обеспечения личной безопасности.Он не способен отключать ток короткого замыкания, и работа с нагрузкой строго запрещена.

2.Автоматический выключатель в пластиковом корпусе
Основная функция: защита цепи.Он может автоматически отключать токи короткого замыкания (такие как перегрузка и короткое замыкание) для обеспечения безопасности линий и оборудования.Он обладает высокой дугогасительной способностью и может также использоваться для управления включением и выключением обычной нагрузки.

 Структура и внешний вид

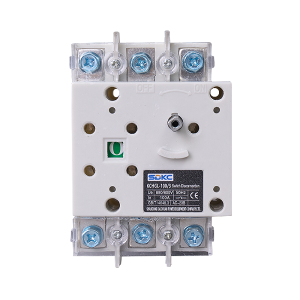

1.Изолирующее распределительное устройство
Полный комплект оборудования для распределения электроэнергии.Его конструкция представляет собой корпус, изготовленный из стальной пластины или изоляционного материала, а внутренний сердечник представляет собой изолирующий выключатель.Выключатель имеет интуитивно понятную конструкцию, обычно в виде ножевого затвора, и состояние разъемно-закрывающегося затвора можно четко увидеть, наблюдая за механическим положением подвижных контактов.Шкаф также оснащен сборными шинами и клеммными колодками и часто оснащен приборами, индикаторами и ручками управления. Общая конструкция обеспечивает видимость и безопасность.Объем обычно большой, и для этого необходимо обеспечить достаточное расстояние изоляции.

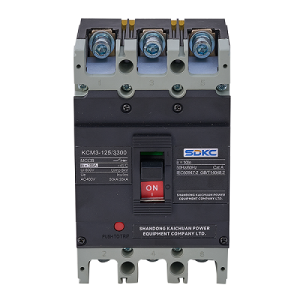

2.Автоматический выключатель в пластиковом корпусе
Модульные защитные устройства.Его компактная конструкция, все контакты, дугогасительная камера и механизм отключения (термомагнитный или электронный) заключены в корпус из инженерного пластика, а внешний вид представляет собой квадратную форму.Обычно на передней панели находятся только ручки управления (закрытие, запирание, сброс настроек) и таблички с параметрами модели, а внутренняя структура не видна.В основе его конструкции лежат характеристики герметизации и защиты, а автоматическое отключение обеспечивается с помощью внутреннего механизма.
Они относительно компактны и просты в установке в другие распределительные шкафы питания.

Сценарии применения и сотрудничество
1.Изолирующее распределительное устройство: Оно обычно используется на входной стороне источника питания, для контакта с шиной, а также на входном и выходном концах крупного оборудования (например, трансформаторов).Его роль заключается в обеспечении безопасной изоляции этих ключевых секций для облегчения технического обслуживания, тестирования и капитального ремонта.

2.Автоматический выключатель в пластиковом корпусе: Широко используется на концах распределительных линий в качестве защитного выключателя ответвления, используется для управления и защиты двигателей, цепей освещения, розеток и т.д.

В реальных системах распределения электроэнергии они часто работают сообща: изолирующие выключатели отвечают за безопасную изоляцию, а автоматические выключатели в пластиковых корпусах – за защиту от сбоев и ежедневное включение-выключение, и совместно создают безопасную и надежную сеть электроснабжения.
