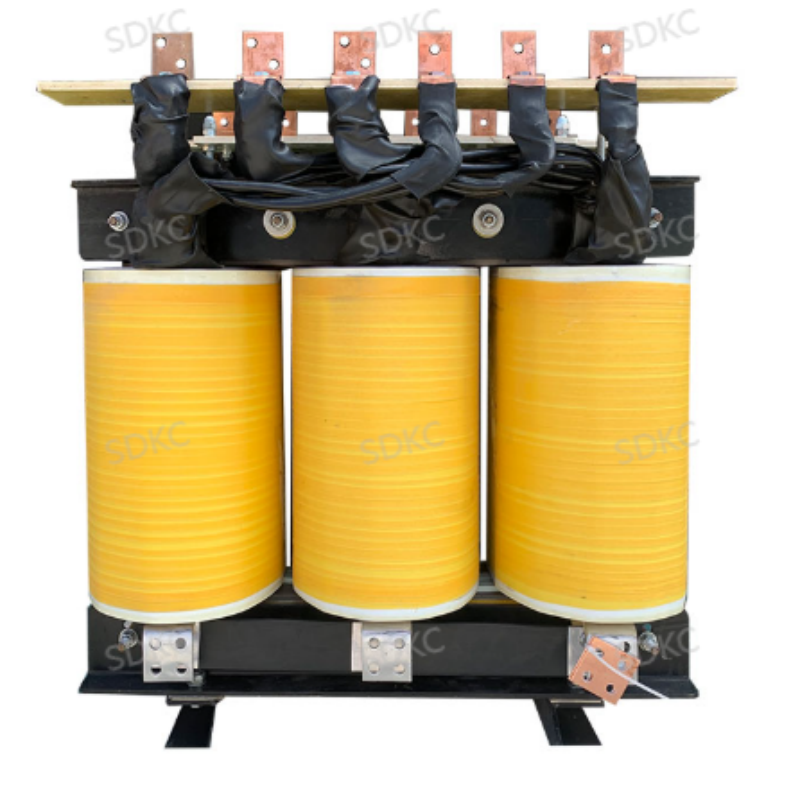

Самосоединенный трансформатор
Автотрансформаторы подходят для нечастого запуска с пониженным напряжением трехфазных асинхронных двигателей, работающих на частоте 50 Гц переменного тока, с номинальным напряжением 380 В и мощностью от 14 кВт до 300 кВт. Это применение служит для смягчения воздействия на электрическую сеть во время запуска двигателя.
Описание
маркер
Описание продукта
Автотрансформаторы серии QZB нашей компании подходят для понижающего пуска автотрансформаторов трехфазных двигателей с короткозамкнутым ротором, работающих при частоте 50-60 Гц, напряжении 380 В и мощности 14-350 кВт. Это улучшает воздействие на вспомогательную сеть питания во время запуска двигателя.
SDKC специализируется на разработке индивидуальных продуктов для наших клиентов. Если у вас есть особые технические требования, мы можем адаптировать трансформаторы к вашим потребностям, а напряжение и номинальная мощность также могут быть настроены в соответствии с вашими спецификациями.
Конструктивные особенности автотрансформаторов
1.Автотрансформатор — это трансформатор с одной обмоткой. Первичная и вторичная обмотки имеют одну общую катушку с фиксированным коэффициентом трансформации. По сравнению с традиционными трансформаторами аналогичной мощности он обладает такими преимуществами, как упрощенная конструкция, меньшее количество используемых материалов и компактные размеры. Он особенно экономичен в случаях, когда коэффициент трансформации близок к единице. Поэтому трансформаторы этой серии часто используются в трансформаторах высокой мощности, работающих при одинаковых напряжениях. Кроме того, они широко применяются в понижающих пусковых коробках для асинхронных машин напряжением выше 10 кВт.
2.Стабильное регулирование напряжения: обеспечивает стабильное выходное напряжение с минимальными колебаниями, гарантируя безопасную работу подключенного чувствительного оборудования.
Специализированное производство: катушки равномерно намотаны и обработаны вакуумным пропиткой (VPI) изоляционным лаком. Этот процесс повышает устойчивость к влаге, пыли и коррозии, а также улучшает диэлектрическую прочность и механическую стабильность.
Условия эксплуатации автотрансформаторов
1.Высота над уровнем моря не более 2500 метров;
2.Температура окружающего воздуха от -25 °C до +40 °C;
3.Относительная влажность воздуха не более 90%;
4.Места, свободные от сильных вибраций или ударов, защищенные от дождя и снега;
5.Среда без взрывоопасности, без газов или проводящей пыли, способных вызвать коррозию металлов или повредить изоляцию.
6.Места, не подверженные сильной вибрации или ударам, не подверженные воздействию дождя или снега; 5. Отсутствие взрывоопасной атмосферы, газов или проводящей пыли, способных вызвать коррозию металлов или повредить изоляцию.
Параметры самосвязанного трансформатора
| Модель | Серия QZB — 22 кВт | Использование | Автоматически регулирует входное напряжение |
| Основные продукты | Регулятор напряжения, стабилизатор напряжения | Рабочий ток | 28-535A |
| Номинальное напряжение | 380 вольт | Название проекта | Самосоединенный трансформатор |
| Количество витков | Самосоединенный трансформатор | Текущий тип | переменный ток |
| Структура катушки | Другое | Вместимость | Доступно от 14 до 300 киловатт |
| частота | 50 герц | Транспортная упаковка | Картонные коробки/фанерные ящики. |
| Торговая марка | SDKC | Происхождение | Шаньдун, Китай |
| производственные мощности | 600 комплектов в месяц |
| Технические характеристики | Q Z B от 14 кВт до 300 кВт |
| Номинальное напряжение | 380 вольт |
| Рабочий ток | 28-535A |
| Текущий тип | переменный ток |
| частота | 50 герц |
| эффективность | ≥90% |
| Время отклика | ≤1S |
| Температура окружающей среды | -10~+40 |
| Сопротивление изоляции | ≥5MΩ |
| Перегрузка | Удвойте номинальный ток на одну минуту. |
| Искажение формы волны | Программное обеспечение для воспроизведения без потерь качества |
| Защита | Перенапряжение, перегрузка по току, потеря фазы |
Часто задаваемые вопросы об автотрансформаторах
В: Вы предлагаете услуги OEM/ODM?
О: Да! Наши продукты могут быть изготовлены по индивидуальному заказу. Наш отдел исследований и разработок состоит из пяти старших инженеров, которые проектируют и производят различные трансформаторы в соответствии с конкретными требованиями клиентов.
В: Каковы ключевые параметры при вводе автотрансформатора в эксплуатацию?
О: Параметры изоляции, характеристики обмотки, характеристики холостого хода, характеристики нагрузки (испытание на короткое замыкание) и параметры, связанные с защитой и управлением.
В: Какие испытания продукции проводятся на автотрансформаторах перед отправкой?
О: Рутинные испытания: сопротивление постоянному току, коэффициент трансформации, выдерживаемое напряжение изоляции, потери без нагрузки и с нагрузкой. Типовые испытания: испытание на повышение температуры, испытание на импульс молнии. Специальные испытания: импеданс нулевой последовательности, способность выдерживать короткое замыкание, анализ частотной характеристики.
В: Каков срок гарантии?
О: В течение одного года с даты продажи, в случае возникновения каких-либо проблем с компонентами, просто предоставьте фотографии поврежденной детали, и мы бесплатно предоставим замену. В зависимости от объема продукции, мы также можем предоставить бесплатную замену компонентов, подверженных износу. Техническая поддержка предоставляется по запросу.
В: Есть ли полный прайс-лист на продукцию?
О: Продукция изготавливается по индивидуальному заказу. Для составления точного предложения необходимы подробные технические требования заказчика.
В: Каково качество продукции?
О: Наша компания поддерживает надежную систему внутреннего контроля качества. Она включает в себя тщательный отбор сырья, контроль качества на каждом этапе производства (с использованием современного производственного оборудования и технологий онлайн-контроля для обеспечения стабильного качества продукции) и всестороннее тестирование готовой продукции перед отправкой.

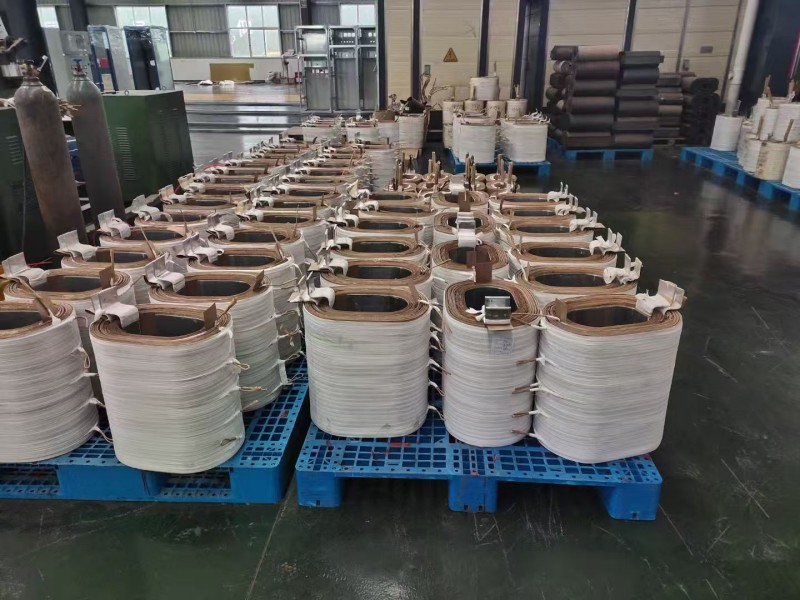

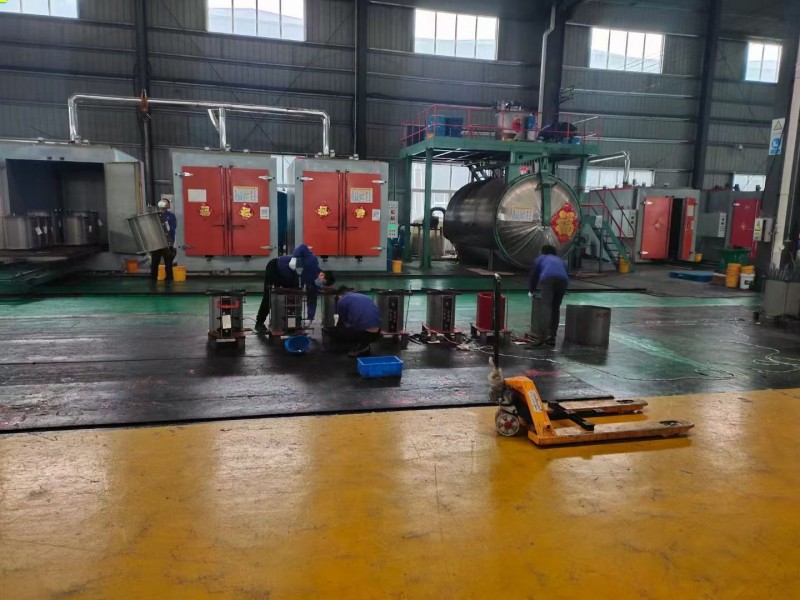

Экскурсия по цеху по производству автотрансформаторов
Фотографии с семинара
Заключительные замечания:
В SDKC мы предлагаем гораздо больше, чем просто трансформаторы; мы поставляем индивидуальные энергетические решения. Наша команда инженеров тесно сотрудничает, чтобы точно понять технические характеристики, условия эксплуатации и цели в области энергоэффективности. Используя обширный опыт в области применения и технические знания, мы оптимизируем конструкции, чтобы сбалансировать производительность, стоимость и надежность. Наши передовые производственные мощности и процессы управления проектами гарантируют своевременную доставку продукции в соответствии с техническими характеристиками.
