Основная конструкция и принцип работы автоматического выключателя

2025-09-18

Автоматический выключатель, автоматический предохранитель.Основными функциями являются：

1.Включайте и выключайте обычные цепи (как обычные выключатели).

2.При ненормальных условиях (таких как короткое замыкание, перегрузка) цепь автоматически отключается для защиты цепи и оборудования и предотвращения несчастных случаев, таких как пожар. Самое большое отличие этого устройства от традиционных предохранителей заключается в том, что автоматический выключатель можно сбросить вручную, чтобы он продолжал использоваться после устранения неполадок, в то время как предохранитель необходимо заменить.

一、Основная конструкция автоматического выключателя

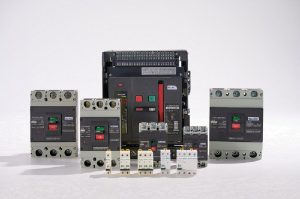

Хотя существует много типов автоматических выключателей (таких как миниатюрный автоматический выключатель MCB, автоматический выключатель в пластиковом корпусе MCCB, автоматический выключатель в рамке ACB), его базовая конструкция состоит из следующих пяти основных частей：

1.Контактная система

Основные компоненты схемы подключения и разъединения, включая динамические и статические контакты, обычно изготавливаются из материалов (таких как сплавы серебра), которые устойчивы к образованию дуг и обладают хорошей электропроводностью.

2.Система дугогасения

При отключении контакта от сети, особенно при сильном токе или коротком замыкании, образуется сильная дуга.Система дугогасения быстро охлаждает, разделяет и гасит дугу, предотвращая несчастные случаи с горением оборудования.Обычно он состоит из набора дугогасительных решеток (металлических листов). После того, как дуга попадает в решетки, она делится на несколько коротких дуг, которые можно быстро охладить и погасить.

3.Рабочий механизм

Реализуйте механические действия частей автоматического выключателя “замыкание”, “разъединение” и “отключение”.Это определяет рабочие характеристики и быстродействие автоматического выключателя.“Быстрое закрывание и быстрое размыкание”, скорость включения-выключения определяется внутренним механизмом, обеспечивающим надежность размыкания.

4.Предохранитель (система защиты)

Это “мозг” автоматического выключателя, который отвечает за мониторинг неисправностей в цепи и запуск рабочего механизма в случае его выхода из строя.В основном существуют следующие типы：

Тепловой предохранитель: изготовлен из биметаллических листов и используется для защиты от перегрузки.
Магнитный расцепитель: состоит из электромагнитной катушки и якоря и используется для защиты от короткого замыкания.
Двухшпиндельный расцепитель: он содержит как тепловые, так и магнитные расцепители, которые обеспечивают два вида защиты от перегрузки и короткого замыкания.
Электронный расцепитель (высококлассный автоматический выключатель): использование микропроцессора повышает точность защиты и позволяет регулировать ее функциональность.

5.оболочка

Обычно это высокопрочные, термостойкие инженерные пластики (такие как MCB) или металлы (такие как MCCB, ACB), которые обеспечивают изоляцию, защиту и безопасность.

二、Принцип работы автоматического выключателя

Принцип работы автоматического выключателя основан на его защитной функции, которая в основном проявляется в реагировании на две неисправности – перегрузку и короткое замыкание.

1. Во время нормальной работы

После ручного закрытия затвора управляющий механизм замыкает динамический и статический контакты, ток плавно проходит через контакты и расцепитель, и цепь получает нормальное питание.

2. Защита от перегрузки (биметаллический механизм)

Ток перегрузки протекает через биметаллический лист предохранителя от перегрева, и тепло, выделяемое током, приводит к нагреву и изгибу биметаллического листа.Когда он изгибается до определенной степени, срабатывает механизм отключения, контакт окончательно разъединяется и цепь замыкается.

3. Защита от короткого замыкания (электромагнитный расцепляющий механизм)

Через электромагнитную катушку магнитного расцепителя протекает мощный ток короткого замыкания. Катушка мгновенно создает очень сильное магнитное поле. Магнитное поле приводит в быстрое движение внутренний якорь (железный сердечник) и приводит в действие механизм расцепления. Механизм разъединяет контакты за очень короткое время (миллисекунды), полностью отключая цепь.Мгновенное действие, чрезвычайно быстрая реакция, сводящая к минимуму ущерб, причиняемый током короткого замыкания.
